Composició bàsica i classificació dels circuits d'alimentació de commutació
Tot tipus de coses tenen regles i els diferents tipus de fonts d'alimentació de commutació generalment tenen el mateix lloc al circuit. Alguns dels circuits d'alguns tipus de fonts d'alimentació de commutació s'han esmentat abans a la classe petita de Minrong, però quina és la composició bàsica del circuit d'alimentació de commutació? La següent classe petita parlarà d'aquest punt i compartirà algunes classificacions de fonts d'alimentació commutades.
1. Composició bàsica

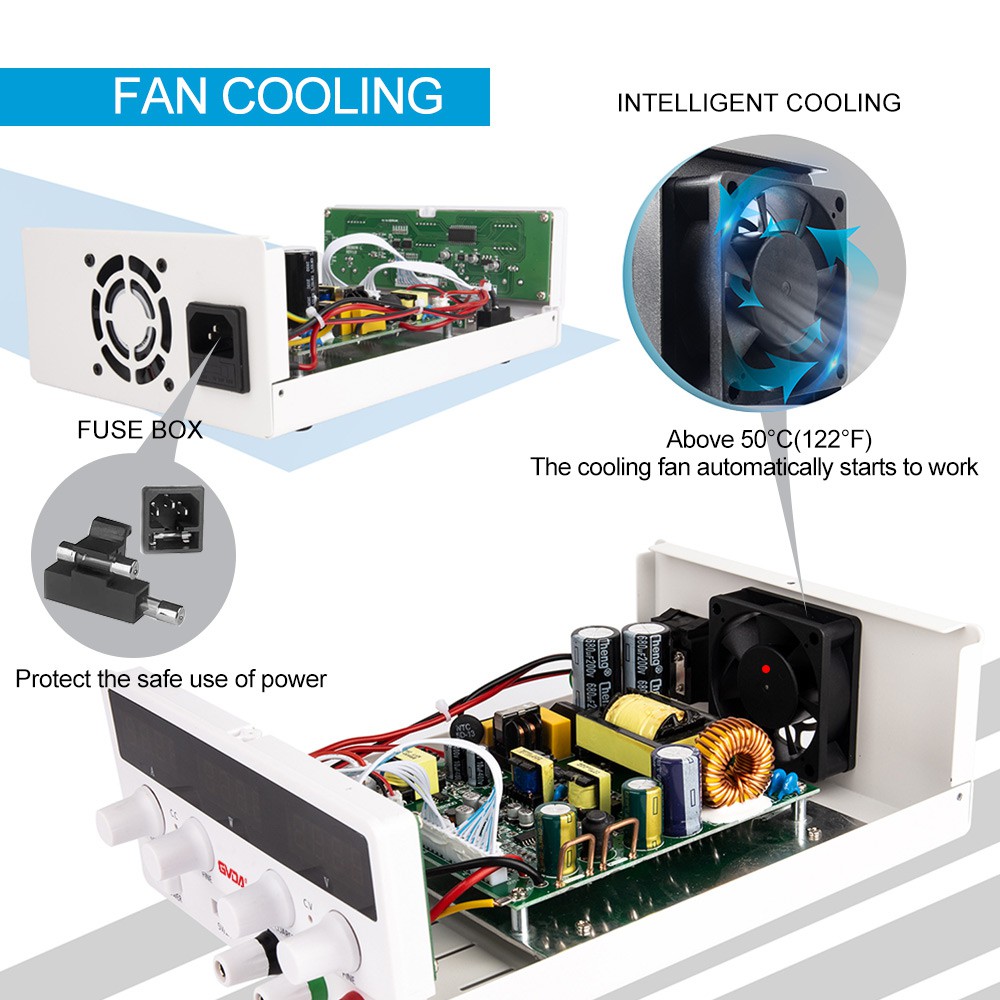

La font d'alimentació de commutació es compon de circuit principal, circuit de control, circuit de detecció i font d'alimentació auxiliar.
1. Circuit principal
Límit de corrent d'entrada: limiteu el corrent d'entrada al costat d'entrada quan s'encengui. Filtre d'entrada: La seva funció és filtrar el desordre existent a la xarxa i evitar que el desordre generat per la màquina retorni a la xarxa. Rectificació i filtrat: la potència de CA de la xarxa es rectifica directament en un CC més suau. Inversor: converteix el corrent continu rectificat en corrent altern d'alta freqüència, que és la part central de la font d'alimentació de commutació d'alta freqüència. Rectificació i filtratge de sortida: proporcioneu una font d'alimentació de CC estable i fiable segons els requisits de càrrega. La font d'alimentació de commutació Minrong gasta molta energia al circuit principal. Es pot dir que la font d'alimentació de commutació Minrong té els avantatges d'alta eficiència, alta seguretat i baixes pèrdues. Aquests són inseparables de l'aportació del circuit principal. De la mateixa manera, el circuit principal d'alta qualitat de la font d'alimentació de commutació de Minrong és inseparable del suport de la tecnologia profunda de Minrong Electric.
2. Circuit de control
D'una banda, es prenen mostres de la sortida i es comparen amb el valor establert, i després es controla l'inversor per canviar l'amplada o la freqüència de pols per estabilitzar la sortida. D'altra banda, segons les dades proporcionades pel circuit de prova i identificades pel circuit de protecció, es proporciona un circuit de control per protegir la font d'alimentació i prendre les mesures corresponents.
3. Circuit de detecció
Al circuit de protecció es proporcionen diversos paràmetres i dades de l'instrument en funcionament.
4. Font d'alimentació auxiliar
Realitzeu l'inici del programari (remot) de la font d'alimentació i subministra energia al circuit de protecció i al circuit de control (PWM i altres xips).
2. Principals categories
En el camp de la tecnologia d'alimentació de commutació, la gent està desenvolupant dispositius electrònics d'alimentació relacionats, com ara una font d'alimentació de commutació de grup únic de 320 W.
Mentre es desenvolupen tecnologia de conversió de freqüència de commutació, tant els productes com les tecnologies es promouen mútuament, promovent el desenvolupament de fonts d'alimentació de commutació en la direcció de la llum, petita, fina, de baix soroll, alta fiabilitat i anti-interferències, amb una taxa de creixement anual de més. que dos dígits. Les fonts d'alimentació de commutació es poden dividir en dues categories: AC/DC i DC/DC.
Petita font d'alimentació de commutació de baixa potència
La font d'alimentació commutada s'està desenvolupant cap a la miniaturització i la popularització. El canvi de fonts d'alimentació substituirà gradualment els transformadors en moltes aplicacions de la vida. L'aplicació d'una font d'alimentació de micro-commutació de baixa potència s'ha de reflectir primer en comptadors de pantalla digital, comptadors intel·ligents, carregadors de telèfons mòbils, etc. En aquesta etapa, el país promou enèrgicament la construcció de xarxes intel·ligents i els requisits d'energia elèctrica. Els metres també s'han millorat molt. La commutació de fonts d'alimentació substituirà progressivament l'aplicació de transformadors en comptadors d'energia. Alguns tipus i models de font d'alimentació de commutació Minrong Electric s'han desenvolupat en aquesta direcció. La font d'alimentació de commutació Minrong no només és famosa per les seves baixes pèrdues, sinó que també té les característiques d'alta eficiència, seguretat, comoditat i àmplia aplicació. La seva viabilitat en comptadors d'energia elèctrica és molt forta i la posició gegant de la font d'alimentació de commutació Minrong al mercat s'ha tornat cada cop més estable.
Font d'alimentació de commutació de sèrie invertida
La diferència entre la font d'alimentació de commutació de sèrie inversa i la font d'alimentació de commutació de sèrie general és que la tensió de sortida de la font d'alimentació de commutació de sèrie inversa és una tensió negativa, que és exactament oposada a la polaritat de tensió positiva de la font d'alimentació de commutació de la sèrie general. Com que l'inductor d'emmagatzematge d'energia L només emet corrent a la càrrega quan l'interruptor K està apagat, en les mateixes condicions, la tensió de sortida de la font d'alimentació de commutació de sèrie inversa és negativa i el corrent és el doble que el corrent de sortida de la font d'alimentació de commutació en sèrie.
