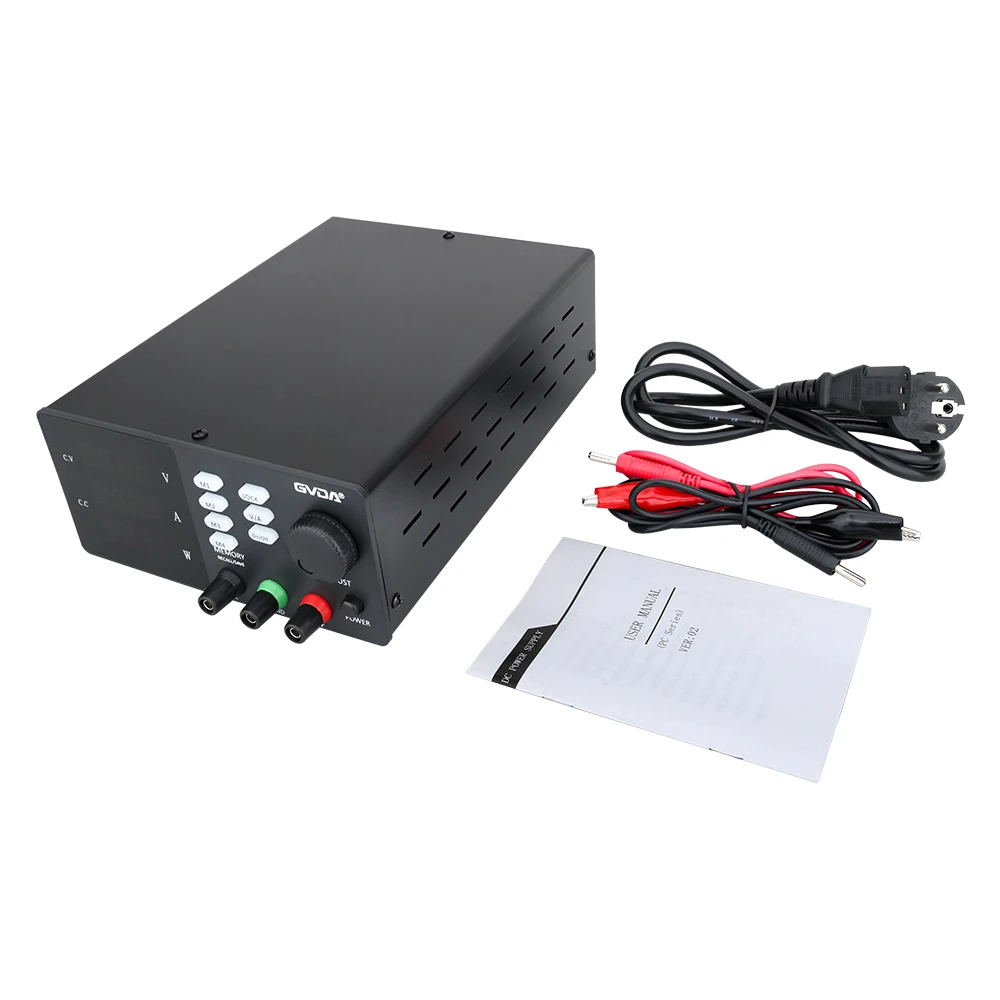

Per què s'utilitzen àmpliament les fonts d'alimentació regulades
Hi ha diversos mètodes de classificació per a fonts d'alimentació regulades, incloses fonts d'alimentació regulades de CC i fonts d'alimentació regulades de CA segons el tipus de font d'alimentació de sortida; Segons el mètode de connexió entre el circuit d'estabilització de tensió i la càrrega, hi ha fonts d'alimentació d'estabilització de tensió en sèrie i fonts d'alimentació d'estabilització de tensió en paral·lel; Segons l'estat de treball del tub d'ajust, hi ha fonts d'alimentació regulades lineals i fonts d'alimentació regulades per interruptors; Segons el tipus de circuit, hi ha fonts d'alimentació regulades simples i fonts d'alimentació regulades amb retroalimentació, etc.
Avantatges i desavantatges de la font d'alimentació regulada per interruptor
Avantatges:
En comparació amb la font d'alimentació regulada d'ajustament en sèrie, la "alimentació regulada de tipus interruptor" és més eficient i estalvia energia; Gran capacitat d'adaptació als canvis en el subministrament elèctric; Ampli rang ajustable de voltatge de sortida; Un únic interruptor pot obtenir fàcilment diversos conjunts de fonts d'alimentació amb diferents nivells de tensió; Té molts avantatges, com ara la mida petita i el pes lleuger, i és àmpliament adoptat.
(1) Baix consum d'energia i alta eficiència
(2) Mida petita i pes lleuger
(3) Ampli rang d'estabilització de tensió
(4) L'eficiència del filtrat es millora considerablement, donant lloc a una reducció significativa de la capacitat i el volum del condensador de filtratge
(5) Formes de circuit flexibles i diverses
Principi de funcionament: després de la rectificació i el filtrat, la tensió de CC és subministrada per R1 a la base del tub d'ajust, fent que el tub d'ajust sigui conductor. Quan V1 és conductor, el voltatge passa per RP i R2 per fer que V2 sigui conductor, i després V3 també conductor. En aquest moment, les tensions d'emissor i col·lector de V1, V2 i V3 ja no canvien (la seva funció és completament la mateixa que la d'un tub regulador de tensió). Ajustant RP, es pot obtenir una tensió de sortida estable i la relació de R1, RP, R2 i R3 determina el valor de voltatge de sortida d'aquest circuit.
La diferència entre la font d'alimentació regulada lineal i la font d'alimentació commutada
La commutació de la font d'alimentació regulada s'aconsegueix convertint DC en polsos d'alta freqüència i després realitzant una transformació electromagnètica per aconseguir la conversió de tensió i l'estabilització de tensió. Una font d'alimentació regulada lineal és un element d'ajust controlable connectat directament en sèrie per dividir la tensió de CC d'entrada, aconseguint transformació i estabilització de tensió, bàsicament equivalent a connectar una resistència variable en sèrie.
La font d'alimentació regulada per interruptor té una alta eficiència i pot augmentar o disminuir la tensió. La font d'alimentació regulada lineal només pot reduir la tensió i té una baixa eficiència. La commutació de fonts d'alimentació regulades pot generar interferències d'alta freqüència, mentre que les fonts d'alimentació regulades lineals no tenen interferències.
