Quina diferència hi ha entre una font d’alimentació de corrent continu i una font d’alimentació del mode de commutació?
Alimentació lineal
El circuit principal d’una font d’alimentació lineal és el següent:
És a dir, només s’afegeix una part de la potència principal de 220V a la primària del transformador principal després de ser controlada per un tiristor. Quan la tensió de sortida UO és alta, l’angle de conducció del tiristor és gran, i la major part de la tensió de la xarxa és “deixa anar” pel tiristor (com es mostra a la figura anterior), de manera que la tensió aplicada a la primària del transformador, és a dir, IE, és alta. Per descomptat, després de la rectificació i el filtratge, la tensió de sortida també és relativament alta.
Quan la tensió de sortida UO és molt baixa, l’angle de conducció del tiristor és molt reduït i la gran majoria de la tensió de la xarxa és “bloquejada” pel tiristor (com es mostra a la figura següent), només permet que una tensió molt baixa s’apliqui a la primària del transformador, és a dir, la UI és molt baixa. Per descomptat, després de la rectificació i el filtratge, la tensió de sortida també és molt baixa.
Els diversos xips integrats PWM que s’utilitzen actualment en la producció de fonts d’alimentació en mode commutador estan dissenyats principalment des de la perspectiva del rang de variació de tensió de sortida petita i el corrent de sortida relativament estable.
Però l'anomenat xip PWM és un modulador d'amplada de pols. Quan la tensió de sortida és alta i el corrent de sortida és alt, el tub de commutació dins de l'alimentació té un temps de torn més llarg i un temps més curt d'apagada:
Si la tensió de sortida i el corrent continuen disminuint, el pols de control ha de continuar estret, però el circuit PWM ja no pot complir aquest requisit. En aquest punt, el circuit es torna intermitent, tal com es mostra a:
Els polsos de vegades poden ser intermitents i intermitents, provocant soroll i augment de les ondulacions en l’alimentació, donant lloc a un mal rendiment elèctric. L'anomenada "inestabilitat de gamma baixa" s'ha convertit en un producte no qualificat. Per solucionar aquest problema, la nostra empresa ha pres noves mesures tecnològiques per abordar -lo millor (no més elaborat).

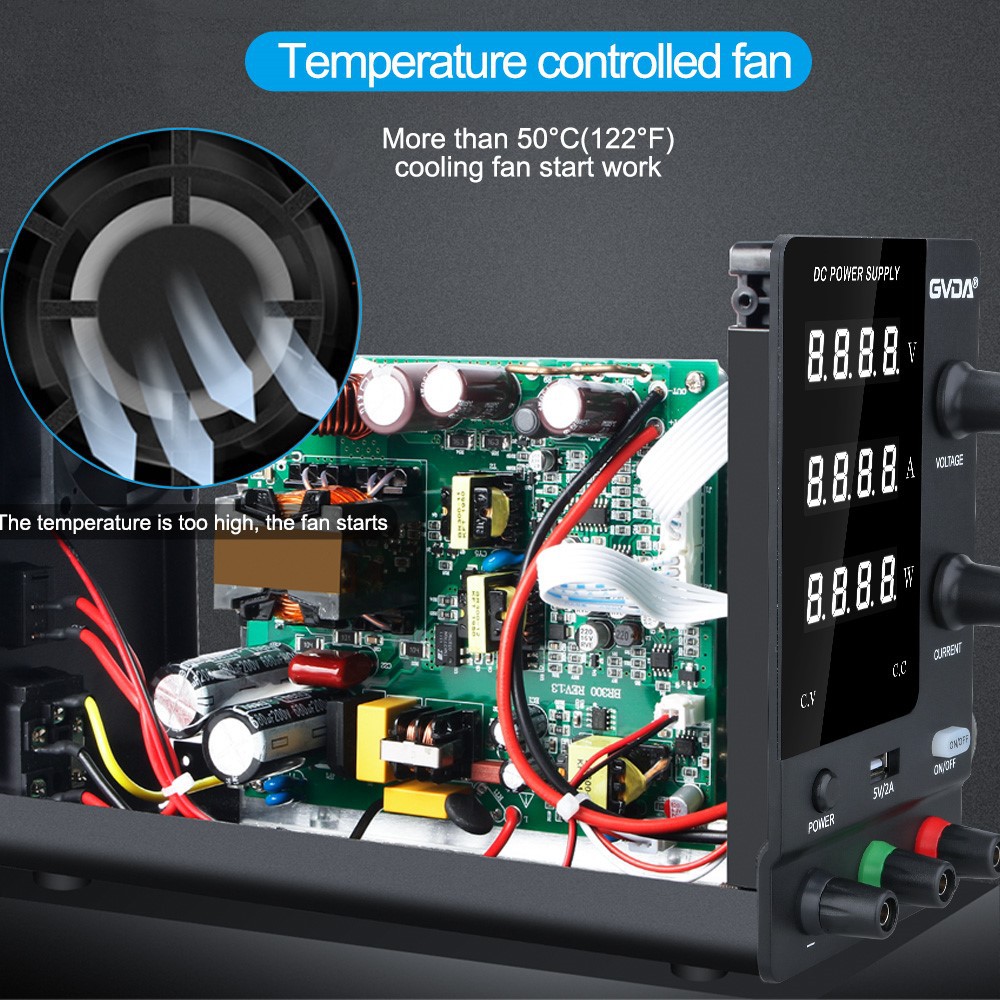

Comparació entre l’alimentació lineal i l’alimentació de commutació
1. Les fonts d’alimentació lineals tenen una bona precisió (1-3 comandes de magnitud millor que les fonts d’alimentació del mode de commutació), la baixa ondulació, la bona velocitat d’ajust, la interferència externa baixa i són adequades per a diverses ocasions.
2. Els dispositius d’energia lineal funcionen en estat lineal, de manera que les pèrdues són relativament més elevades en comparació amb les fonts d’alimentació de commutació i les fonts d’alimentació de commutació tenen una millor eficiència.
3. La mida de les fonts d’alimentació del mode Switch és menor que les fonts d’alimentació lineal, però les fonts d’alimentació del mode Switch tenen problemes per contaminar la xarxa d’energia i la interferència de radiació.
4. Les fonts d’alimentació de commutació no són adequades per a l’ajustable continu a partir de 0 tensió quan es produeix una tensió alta i un corrent alt, però són adequats per a la sortida fixa o la sortida relativament fixa amb menys requisit per a la interferència de radiació.
5. Les fonts d’alimentació lineal són relativament fàcils de reparar. No obstant això, les fonts d'alimentació del mode Switch representen certes dificultats en el manteniment a causa dels seus densos components. A més, a causa de la forta diferència entre els circuits i les fonts d’alimentació lineal, el personal de manteniment requereix un alt nivell de competència tècnica, que requereix l’ús d’un oscil·loscopi per observar l’estat de treball de cada punt del circuit
