Què signifiquen els símbols del multímetre?
El multímetre es dedica a equips elèctrics, electrodomèstics, eines de prova necessàries per a electricistes electrònics. S'utilitzen habitualment dos tipus mecànics i electrònics. En general, la majoria de la selecció mecànica del tipus MF47, els models de multímetre digital electrònic són particularment nombrosos.

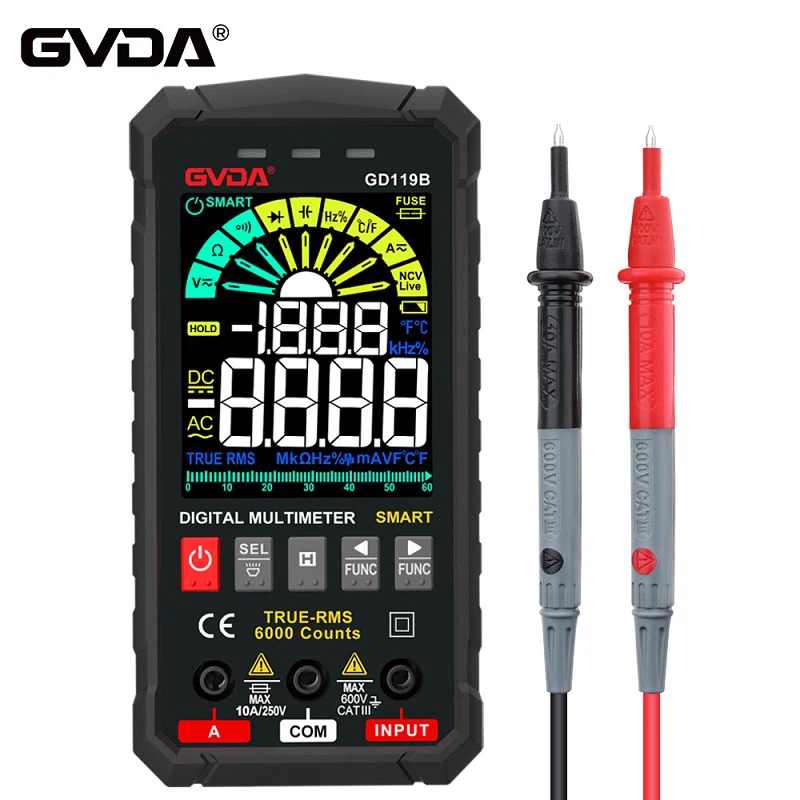

Símbols utilitzats habitualment en multímetre
① DCA → corrent continu → microamperes (uA) → mil·liamperes (mA) → amperes (A).
② DC Ⅴ → Tensió DC → mil·livolt (m Ⅴ) → volt (Ⅴ).
③ AC V → Tensió AC → volts (V).
④Ω → Resistència DC → ohm (Ω)
→ quilohm (KΩ) → megohm (MΩ)
⑤ Senderisme → El timbre sona quan està per sota de 10Ω.
⑥ mesura de capacitat → C*0.1, C*1, C*10, C*100, C*1K, etc.
⑦ hFE→ amplificació de CC del transistor.
⑧ dB→nivell d'àudio→{{0}}dB~+22dB, 0dB=1mw/600Ω.
MF47 Ús mecànic;
Abans d'utilitzar-lo, hauríeu de comprovar si el punter es troba en la posició zero mecànica, com ara no apuntar a la posició zero, podeu girar l'ajustador del zero a la coberta de la taula perquè el punter indiqui la posició zero. A continuació, inseriu els endolls vermells i negres de la barra de prova a les preses "+" i "-", com ara mesurar AC/DC 2500V o DC 10A, els connectors vermells s'han d'inserir a les preses etiquetades "2500V" o "10A". . presa " o "10A".
Mesura de corrent de CC: quan mesureu 0.05-500mA, gireu l'interruptor al nivell de corrent desitjat. Mesura de 10A, l'endoll vermell "+" s'ha d'inserir a la presa de 10A, girar l'interruptor es pot col·locar al límit de corrent de 500mA DC i, a continuació, connectar la barra de prova en sèrie al circuit que s'està provant.
Mesura de tensió CA i CC: quan mesureu {{0}}V CA o 0.25-1000V CC, gireu l'interruptor a l'engranatge de tensió requerit. Mesura de AC i DC 2500V, l'interruptor s'ha de girar a la posició de AC i DC 1000V i, a continuació, connecteu la barra de prova al circuit que s'està provant. Si està equipat amb una sonda d'alta tensió, pot mesurar l'alta tensió dels televisors inferior o igual a 25 kV. Mesura, l'interruptor s'ha de col·locar a la posició de 50uA, la sonda d'alta tensió de l'endoll vermell i negre es va inserir a la presa "+", "-", les pinces de terra i la connexió de la placa metàl·lica de TV i, a continuació, manteniu la sonda per mesurar-la. . Mesura de la tensió de 10 V CA, lectures, consulteu l'escala especial de 10 V CA (vermell).
Mesura de la resistència de CC: instal·leu la bateria (R14 tipus 2 # 1.5V i 6F22 tipus 9V cadascun), gireu l'interruptor a l'engranatge de mesura de resistència requerit, la vareta de prova dos curts, ajusteu el botó d'ohms, de manera que el punter estigui alineat amb el ohm "0" i després separada de la vareta de prova per mesurar-la. Mesurament de la resistència al circuit, primer hauríeu de tallar la font d'alimentació, com ara els condensadors del circuit primer s'han de descarregar. Quan comproveu la resistència de fuites dels condensadors electrolítics polaritzats, podeu girar l'interruptor al fitxer R × 1k, la barra vermella de la barra de prova s'ha de connectar al terminal negatiu del condensador, la barra negra connectada al terminal positiu del condensador. . Nota: quan R×1k no es pot ajustar a zero o el timbre no funciona correctament, substituïu la bateria 2# (1,5 V). Quan l'engranatge R×10k no es pot ajustar a la posició zero o la brillantor del tub de llum de l'engranatge de detecció d'infrarojos és insuficient, substituïu la bateria laminat 6F22 (9V).
