La diferència entre la prova del multímetre i la prova de l'oscil·loscopi
Els multímetres i els oscil·loscopis són eines habituals
Els multímetres i oscil·loscopis són massa familiars per als enginyers electrònics. Es pot dir que és una eina indispensable per a R+D, depuració i manteniment. Per descomptat, les funcions d'un multímetre i d'un oscil·loscopi són completament diferents.

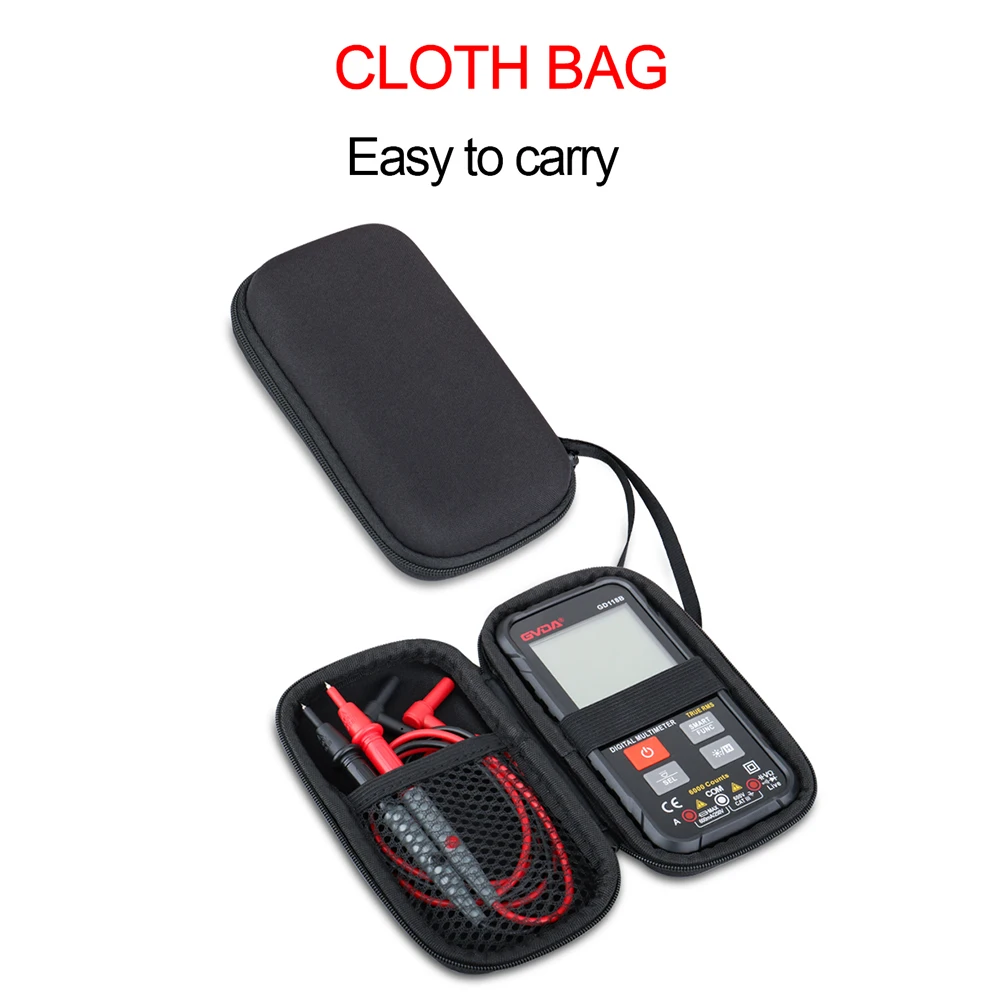

multímetre
Hi ha dos tipus de multímetres: tipus punter i tipus digital; el tipus de punter s'ha eliminat bàsicament, i ara s'utilitzen bàsicament multímetres digitals.
El multímetre es pot utilitzar per mesurar la resistència, la tensió CA i CC, el corrent CA i CC, el díode, la capacitat, la freqüència, etc. El multímetre és senzill i fàcil d'utilitzar. Sempre que l'engranatge es marca a l'engranatge funcional que cal mesurar, es pot realitzar la mesura.
S'ha de prestar especial atenció quan s'utilitza un multímetre per mesurar el corrent. Per mesurar el corrent, el multímetre s'ha de connectar en sèrie al circuit i el cable de prova vermell s'ha d'inserir a l'endoll adequat per a la gamma. Si el corrent supera el rang, el fusible del multímetre es cremarà.
oscil·loscopi
Els oscil·loscopis i els multímetres són diferents i els multímetres només poden mostrar valors mesurats. L'oscil·loscopi pot mesurar el senyal de manera ràpida i contínua, dibuixar-lo com una corba i mostrar-lo a la pantalla.
Els oscil·loscopis s'utilitzen en una gran varietat d'aplicacions. Els senyals invisibles a simple vista es poden convertir en imatges. Podem analitzar els canvis de diversos senyals i dades segons la forma d'ona del senyal mesurada.
L'oscil·loscopi té moltes funcions i menús, i requereix uns coneixements bàsics per utilitzar-lo.
Hi ha dos tipus de multímetres: analògics i digitals.
El punter del rellotge analògic oscil·la de manera flexible, cosa que fa que sigui més fàcil jutjar els canvis en el circuit.
oscil·loscopi
El multímetre mesura de manera intel·ligent els senyals de corrent continu i els senyals de CA pura de baixa freqüència amb més precisió. Per a la majoria de senyals de CA i senyals digitals, només es pot utilitzar un oscil·loscopi per detectar-los. Com que l'oscil·loscopi pot mostrar diverses formes d'ona de senyal al circuit electrònic detectat al tub de l'oscil·loscopi, permet a la gent jutjar amb precisió si el circuit és normal en el manteniment de l'equip i la depuració del circuit.
El senyal elèctric del circuit, especialment el circuit electrònic amb corrent feble, pot ser complex, aleatori i transitori. En aquest moment, es pot utilitzar un oscil·loscopi per analitzar les característiques del senyal i estimar els seus paràmetres elèctrics. El multímetre només pot mesurar els paràmetres elèctrics dels senyals elèctrics típics en estat estacionari, cosa que no és convenient per a la mesura i l'anàlisi de paràmetres de senyal elèctric complexos. El multímetre no només és adequat per a la mesura tradicional de línies de corrent forta, sinó que també pot mesurar alguns paràmetres en línia de corrent feble. Els oscil·loscopis s'utilitzen àmpliament en circuits electrònics i són menys adequats per a circuits elèctrics forts.
No cal dir que les diferents funcions del multímetre són conegudes per tothom, però quan es mesuren senyals, el multímetre només pot mesurar una tensió aproximada per jutjar i endevinar inicialment si hi ha una fallada al punt de mesura, i no es pot jutjar amb precisió, però l'oscil·loscopi es pot veure de manera intuïtiva Si la forma d'ona del punt de mesura està deformada o si es perd el senyal pot jutjar amb precisió si hi ha una fallada o no i si està distorsionada. Veure visualment si hi ha cap problema
