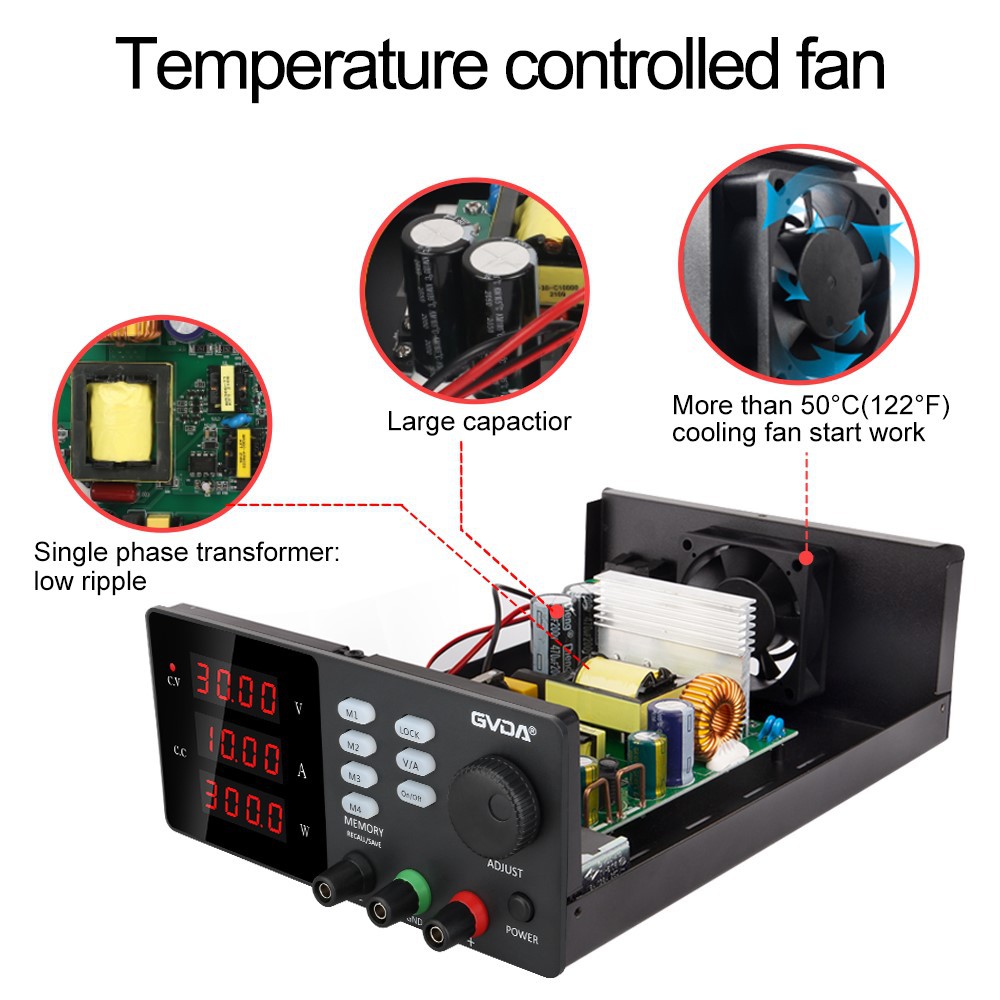

Supressió de grups de polsos en fonts d'alimentació commutades
La font d'alimentació en mode de commutació es pot utilitzar individualment com a peça d'equip electrònic, però més sovint s'utilitza la font d'alimentació en mode de commutació com a component amb cada peça d'equip electrònic. Per tant, la font d'alimentació de commutació té les seves pròpies característiques especials, el rendiment de la compatibilitat electromagnètica de la font d'alimentació de commutació està relacionat amb l'ús normal de cada peça d'equip electrònic. Per això, la compatibilitat electromagnètica d'un dispositiu electrònic és bona o dolenta, el primer que cal mirar el rendiment de la compatibilitat electromagnètica de la font d'alimentació de commutació és bo o dolent.
① Supressió del grup d'impulsos de la font d'alimentació de commutació
Pel que fa a la font d'alimentació de commutació, deixant de banda el filtre d'entrada de la font d'alimentació de commutació, l'efecte de supressió de la pròpia línia d'alimentació de commutació sobre la interferència del grup de polsos és realment molt baix, el motiu és principalment perquè l'essència de la interferència del grup de polsos és una la interferència en mode comú d'alta freqüència i la capacitat del filtre a la línia d'alimentació de commutació té com a objectiu la supressió de la interferència de mode diferencial de baixa freqüència i la configuració de condensadors electrolítics per a la supressió de l'ondulació de la font d'alimentació de commutació en si no és. prou, per no parlar dels components harmònics. Els condensadors electrolítics no són suficients per suprimir la ondulació de la pròpia font d'alimentació de commutació, sense oblidar l'efecte de supressió sobre els components harmònics de la interferència del grup de polsos de més de 60 MHz. Per tant, quan s'observen les formes d'ona del grup de polsos de l'entrada i sortida de la font d'alimentació de commutació amb un oscil·loscopi, no hi ha una atenuació òbvia de la interferència.
Tenint en compte que la interferència del grup de polsos és una naturalesa de mode comú de la interferència.
Pel que fa a la font d'alimentació de commutació, l'ús de filtres d'entrada és una mesura important per a la font d'alimentació de commutació per suprimir la interferència del grup de polsos.
En segon lloc, el disseny del transformador d'alta freqüència a la línia d'alimentació de commutació, especialment l'ús de mesures de blindatge, té un cert efecte de supressió sobre la interferència del grup de polsos.
De nou, el circuit primari de la font d'alimentació de commutació i el circuit secundari entre la capacitat de connexió creuada, poden ser des del circuit primari al circuit secundari del circuit d'interferència de mode comú retornar al circuit primari per proporcionar un camí, a la
També té un cert efecte de supressió sobre la interferència del grup de pols.
Finalment, afegir un circuit de filtre de mode comú (inductor de mode comú i condensador de mode comú) a la sortida de la font d'alimentació de commutació també pot tenir un paper en la supressió de la interferència del grup de polsos.
