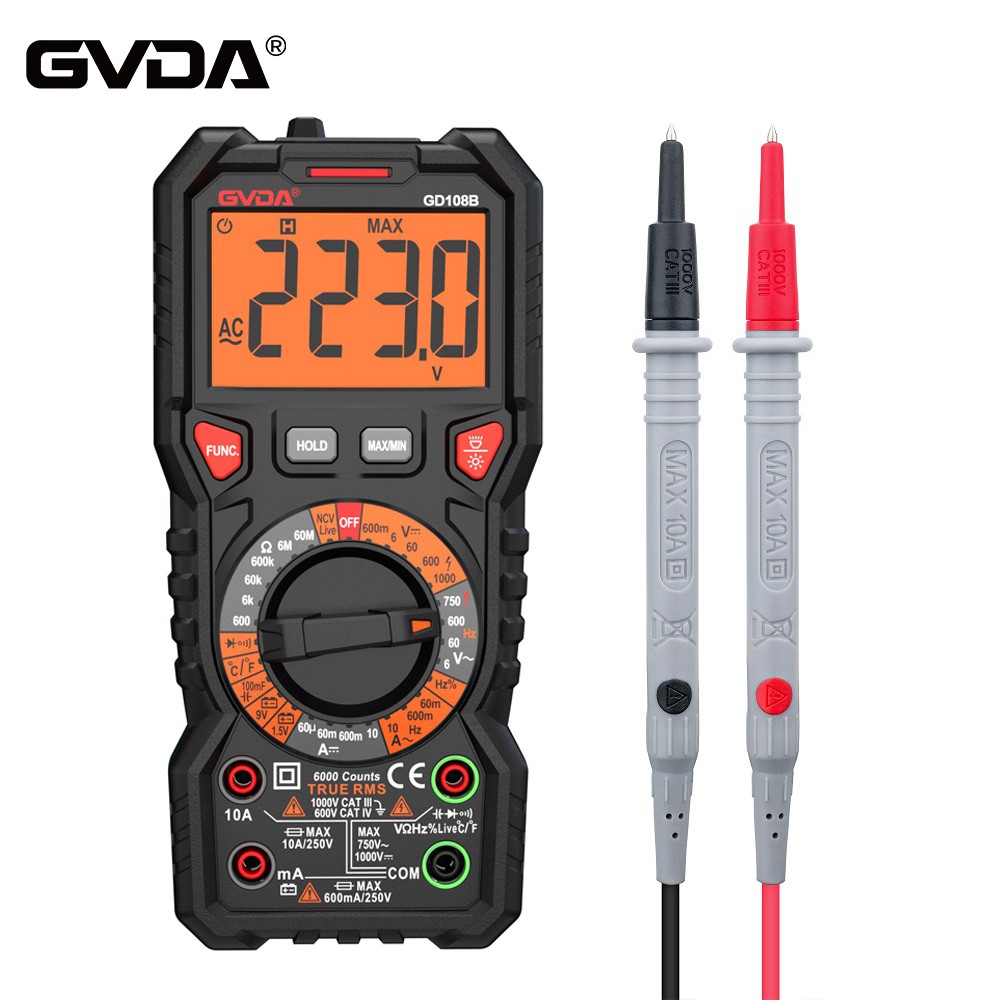

Multímetre - Resum de coneixements de detecció de components
1. Identificar els elèctrodes dels transistors d'efecte de camp d'unió
Col·loqueu el multímetre al rang R × 1k, utilitzeu el cable de prova negre per tocar el pin que se suposa que és la porta, G, i després feu servir el cable de prova vermell per tocar els altres dos pins respectivament. Si els valors de resistència són relativament petits (5 ~ 10Ω), toqueu el cable de prova vermell, el cable de prova negre s'intercanvia i es mesura una vegada. Si el valor de la resistència és ∞, vol dir que es tracta d'una resistència inversa (unió PN inversa), que és un tub de canal N, i el pin en contacte amb el bolígraf de prova negre és la porta G, i mostra que la suposició original és correcte. Si el valor de la resistència mesurat de nou és molt petit, vol dir que és una resistència directa, que pertany al transistor d'efecte de camp del canal P, i el cable de prova negre també està connectat a la porta G. Si la situació anterior no es produeix , podeu intercanviar els cables de prova vermells i negres i provar segons el mètode anterior fins que es jutgi la graella. En general, la font i el drenatge dels transistors d'efecte de camp d'unió són simètrics durant la fabricació, de manera que quan es determina la porta G, no cal distingir la font S i el drenatge D, perquè aquests dos pols es poden utilitzar de manera intercanviable. La resistència entre la font i el drenatge és de diversos milers d'ohms.
2. Discriminació d'elèctrodes triodes
Per a un triode amb models poc clars o no marcats, si voleu distingir els seus tres elèctrodes, també podeu utilitzar un multímetre per provar-los. Primer gireu l'interruptor de rang del multímetre al fitxer de resistència R×100 o R×1k. El cable de prova vermell toca aleatòriament un elèctrode del triode, el cable de prova negre toca els altres dos elèctrodes al seu torn i mesura el valor de resistència entre ells respectivament. Si la resistència mesurada és d'uns pocs centenars d'ohms, l'elèctrode en contacte amb el cable de prova vermell és la base b. Aquest tub és un tub PNP. Si es mesura l'alta resistència de desenes a centenars de quiloohms, l'elèctrode posat en contacte amb la ploma de prova vermella també és la base b, i aquest tub és un tub NPN.
A partir de distingir el tipus de tub i la base b, el col·lector es determina utilitzant el principi que el factor d'amplificació de corrent directe del triode és més gran que el factor d'amplificació de corrent inversa. Suposem de manera arbitrària que un elèctrode és pol c i l'altre elèctrode és pol e. Ajusteu l'interruptor de rang del multímetre a la posició de resistència R×1k. Per al tub PNP, connecteu el cable de prova vermell al pol c, el cable de prova negre al pol e i, a continuació, pessigueu els pols b i c del tub alhora amb la mà, però no feu el b i c els pols es toquen directament entre si per mesurar un determinat valor de resistència. A continuació, els dos cables de prova s'inverteixen per a la segona mesura i es comparen les dues resistències mesurades. Per al tub tipus PNP, el valor de la resistència és més petit una vegada i l'elèctrode connectat al cable de prova vermell és el col·lector. Per al tub tipus NPN amb una petita resistència, l'elèctrode connectat al cable de prova negre és el col·lector.
3. Potenciòmetre bon o mal judici
Primer mesura la resistència nominal del potenciòmetre. Utilitzeu el rang d'ohms del multímetre per mesurar els dos extrems de "1" i "3" (configureu "2" com a contacte mòbil), i la lectura hauria de ser el valor nominal del potenciòmetre, com el punter del multímetre. no es mou, la resistència no es mou o Una gran diferència en el valor de la resistència indica que el potenciòmetre està danyat. A continuació, comproveu si el braç mòbil del potenciòmetre està en bon contacte amb el full de resistència. Utilitzeu el rang d'ohms del multímetre per mesurar els dos extrems de "1", "2" o "2", "3" i gireu l'eix del potenciòmetre en sentit contrari a les agulles del rellotge fins a la posició propera a "apagat". En aquest moment, la resistència ha de ser tan petita com sigui possible. , i després gira lentament el mànec en el sentit de les agulles del rellotge, la resistència ha d'augmentar gradualment i, quan es gira a la posició extrema, el valor de la resistència ha d'estar proper al valor nominal del potenciòmetre. Si el punter del multímetre salta durant la rotació del mànec de l'eix del potenciòmetre, vol dir que el contacte mòbil està en mal contacte.
4. Mesura de la resistència de fuites de condensadors a granel
Utilitzeu un multímetre de tipus 500-per col·locar-lo en el rang R×10 o R×100. Quan el punter apunta al valor màxim, canvieu immediatament al rang R×1k per mesurar. El punter s'estabilitzarà en un curt període de temps, llegint així el valor de resistència de la resistència de fuites.
5. Identificar els pins del receptor d'infrarojos
Configureu el multímetre al rang R × 1 k, primer suposeu que un peu del capçal receptor és el terminal de terra, connecteu-lo al cable de prova negre, mesureu la resistència de les altres dues potes amb el cable de prova vermell i compareu els valors de resistència mesurats dues vegades (generalment 4 ~ 7kΩ rang), el que té la resistència més petita és el pin de la font d'alimentació de més 5V i el que té la resistència més gran és el pin del senyal. Per contra, si el llapis de prova vermell s'utilitza per connectar el pin de terra conegut i el llapis de prova negre s'utilitza per provar el pin de la font d'alimentació i el pin de senyal coneguts respectivament, el valor de la resistència és superior a 15k Ω, el pin amb una petita resistència. El valor és el terminal més de 5 V i el pin amb un valor de resistència gran és el terminal més de 5 V. Els pins són terminals de senyal. Si els resultats de la mesura compleixen el valor de resistència anterior, es pot jutjar que el capçal receptor està en bones condicions.
