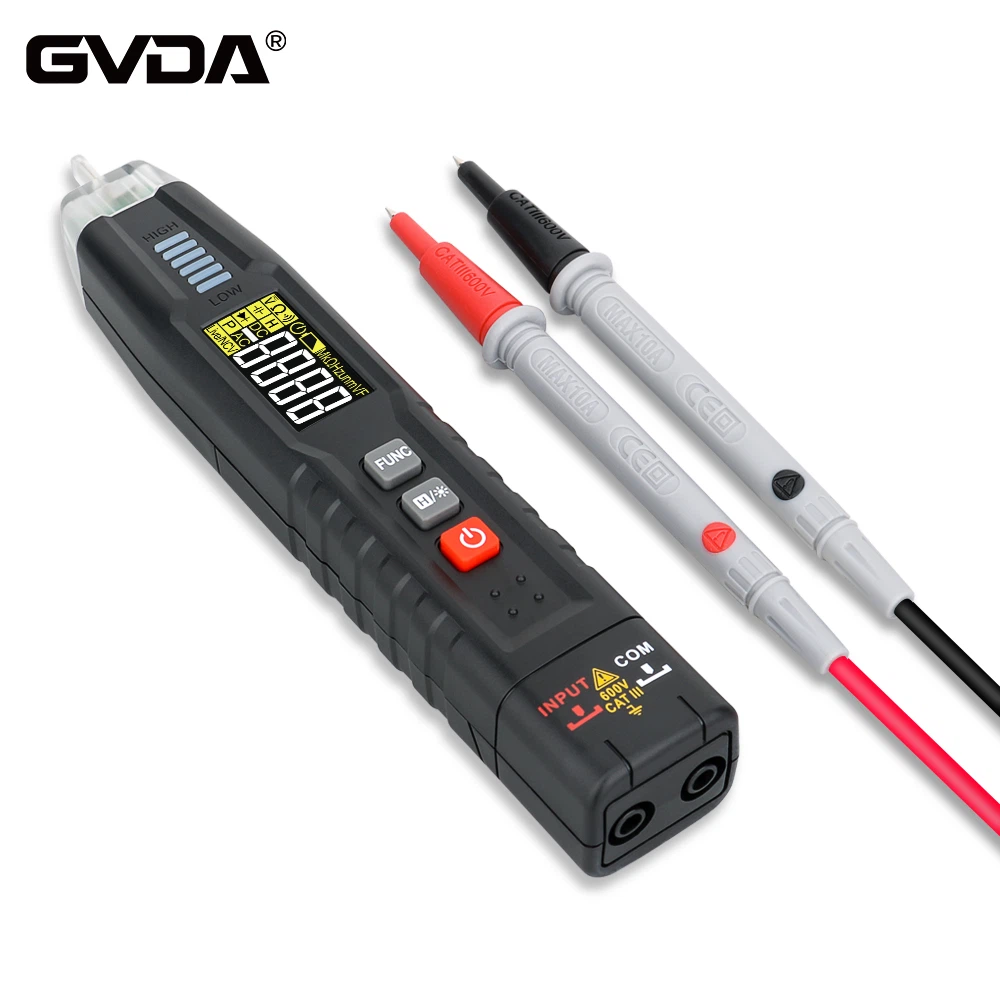

Mètode per a la prova d'accionaments de freqüència variable (VFD) amb un multímetre
1. Proveu el circuit de rectificació per trobar els terminals P i N de la font d'alimentació de CC interna del convertidor de freqüència. Configureu el multímetre a la resistència X10, connecteu la barra de mesurador vermella a P i connecteu la barra de mesurador negra a R, S i T respectivament. Hi hauria d'haver un valor de resistència d'unes desenes d'ohms i hauria d'estar bàsicament equilibrat. Al contrari, connecteu la barra de mesurador negra a l'extrem P i, a continuació, connecteu la barra de mesurador vermella a R, S i T en seqüència, amb un valor de resistència proper a l'infinit. Connecteu la vareta vermella a l'extrem N i repetiu els passos anteriors per obtenir el mateix resultat. Si hi ha els resultats següents, es pot determinar que el circuit ha funcionat malament,
R. El desequilibri trifàsic dels valors de la resistència pot indicar una fallada al pont rectificador.
B. Quan la barra vermella del mesurador està connectada al terminal P i la resistència és infinita, es pot concloure que hi ha una fallada al pont rectificador o una fallada a la resistència d'arrencada.
2. Proveu el circuit inversor connectant la barra vermella del comptador al terminal P i la barra del comptador negra als terminals U, V i W respectivament. Hi hauria d'haver un valor de resistència de diverses desenes d'ohms i els valors de resistència de cada fase haurien de ser bàsicament els mateixos. La fase inversa hauria de ser infinita. Connecteu la barra negra del comptador al terminal N i repetiu els passos anteriors per obtenir el mateix resultat. En cas contrari, es pot determinar que el mòdul inversor és defectuós. En segon lloc, les proves dinàmiques només es poden dur a terme després que els resultats de les proves estàtiques siguin normals, és a dir, encendre la màquina per a la prova. Abans i després de l'encesa, cal tenir en compte els punts següents:
1. Abans d'encendre, cal confirmar si la tensió d'entrada és correcta. Connectar una font d'alimentació de 380 V a un convertidor de freqüència de nivell de 220 V pot provocar l'explosió de la màquina (condensadors, varistors, mòduls, etc.).
2. Comproveu si els diferents ports d'emissió del convertidor de freqüència estan connectats correctament i si hi ha alguna soltura en les connexions. De vegades, les connexions anormals poden provocar errors en el convertidor de freqüència i, en casos greus, poden provocar explosions de màquines i altres situacions.
3. Després de l'encesa, detecteu el contingut de la pantalla d'error i determineu prèviament l'error i la seva causa.
4. Si no es mostra cap error, primer comproveu si els paràmetres són anormals, reinicieu els paràmetres, engegueu el convertidor de freqüència sense -càrrega (sense connectar el motor) i comproveu els valors de voltatge de sortida de les fases U, V i W. Si hi ha una pèrdua de fase, un-desequilibri trifàsic, etc., el mòdul o la placa del controlador són defectuosos
5. Amb tensió de sortida normal (sense pèrdua de fase, equilibri-trifàsic), feu proves de càrrega. Durant la prova, es recomana realitzar una prova de càrrega completa.
