Introducció a les tècniques d'inspecció i manteniment d'avaries comuns dels multímetres digitals
Per a un instrument defectuós, primer cal comprovar i determinar si el fenomen de la falla és comú (no es poden mesurar totes les funcions) o individual (determinades funcions o determinats rangs), i després tractar la situació segons les circumstàncies específiques i resoldre el problema en conseqüència.
Si tots els rangs no funcionen, el circuit d'alimentació i el circuit del convertidor A/D s'han de centrar per a la inspecció. Quan comproveu la part de la font d'alimentació, traieu la bateria de la pila, premeu l'interruptor d'alimentació, connecteu el cable de prova positiu al terminal negatiu de la font d'alimentació del mesurador mesurat i el cable de prova negatiu al terminal positiu de la font d'alimentació (per a un multímetre digital). Ajusteu l'interruptor a l'interval de mesura del díode. Si el valor que es mostra és la tensió directa del díode, indica que la part de la font d'alimentació està en bon estat. Si hi ha una gran desviació, vol dir que hi ha un problema amb la part de la font d'alimentació. Si hi ha un circuit obert, centreu-vos a comprovar l'interruptor d'alimentació, els cables de la bateria, etc. Si hi ha un curtcircuit, cal adoptar el mètode de circuit obert-, desconnectant gradualment els components que utilitzen la font d'alimentació i centrant-vos en comprovar l'amplificador operacional, el temporitzador, el convertidor A/D, etc. En el cas d'un curtcircuit, generalment hi ha més d'un component integrat danyat. La inspecció del convertidor A/D es pot dur a terme simultàniament amb el mesurador bàsic, que és equivalent al capçal del comptador de CC d'un multímetre analògic. Els mètodes específics d'inspecció són els següents:
(1) Gireu el rang del mesurador mesurat al rang de tensió de CC més baix.
(2) Mesureu si la tensió de funcionament del convertidor A/D és normal. Segons el model del convertidor A/D utilitzat al mesurador, mesura entre el pin V+ i el pin COM i compara el valor mesurat amb el seu valor típic per veure si coincideixen.
(3) Mesureu la tensió de referència del convertidor A/D. La tensió de referència dels multímetres digitals d'ús habitual actualment és generalment de 100 mV o 1 V, és a dir, mesura la tensió de CC entre VREF+ i COM. Si es desvia de 100mV o 1V, es pot ajustar mitjançant un potenciòmetre extern.
(4) Comproveu el valor de visualització quan l'entrada sigui zero. Curt-el terminal positiu IN+ i el terminal negatiu IN- del convertidor A/D per fer que la tensió d'entrada Vin=0, i l'instrument hauria de mostrar "00.0" o "00.00".

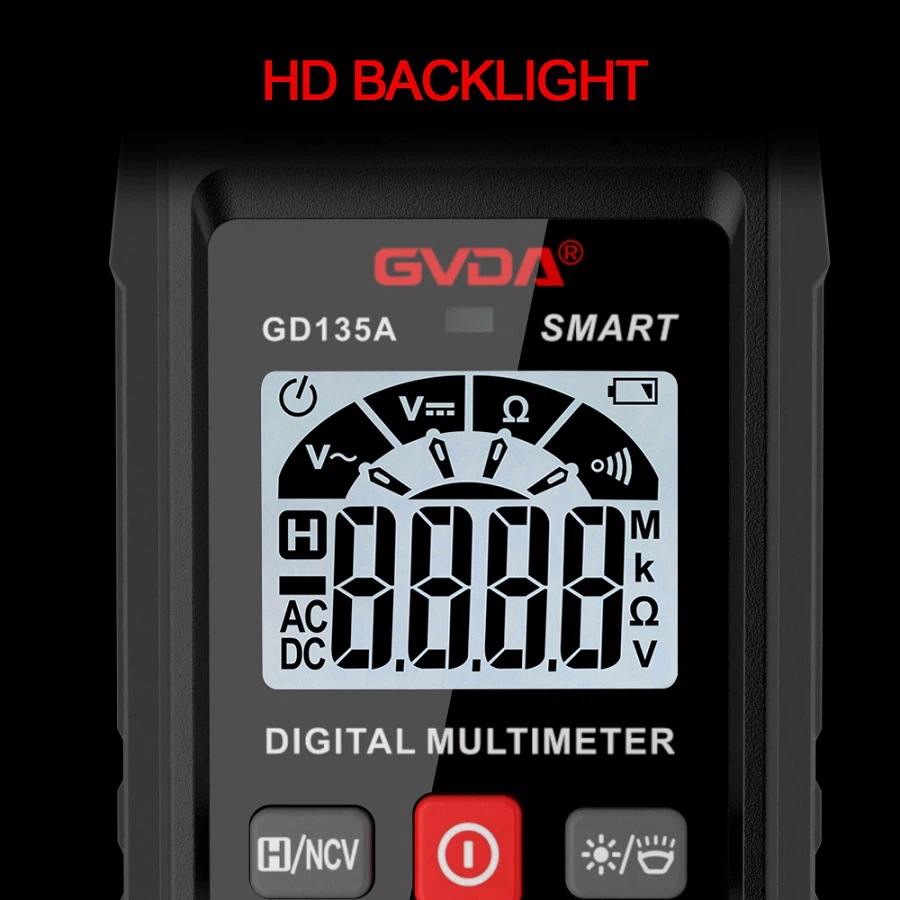

(5) Comproveu els traços completament il·luminats de la pantalla. Curt-el pin TEST del terminal de prova amb el terminal d'alimentació positiva V+ perquè la terra lògica es converteixi en un potencial alt i tots els circuits digitals deixin de funcionar. Com que s'aplica una tensió de corrent continu a cada traç, tots els traços s'encenen. Per a un mesurador de visualització de quatre-dígits, mostrarà "1888", i per a un mesurador de visualització de cinc-dígits, mostrarà "18888". Si hi ha un fenomen de traços que falten, comproveu si hi ha un mal contacte o desconnexió entre els pins de sortida corresponents del convertidor A/D i l'adhesiu conductor (o cables de connexió) i la pantalla.
