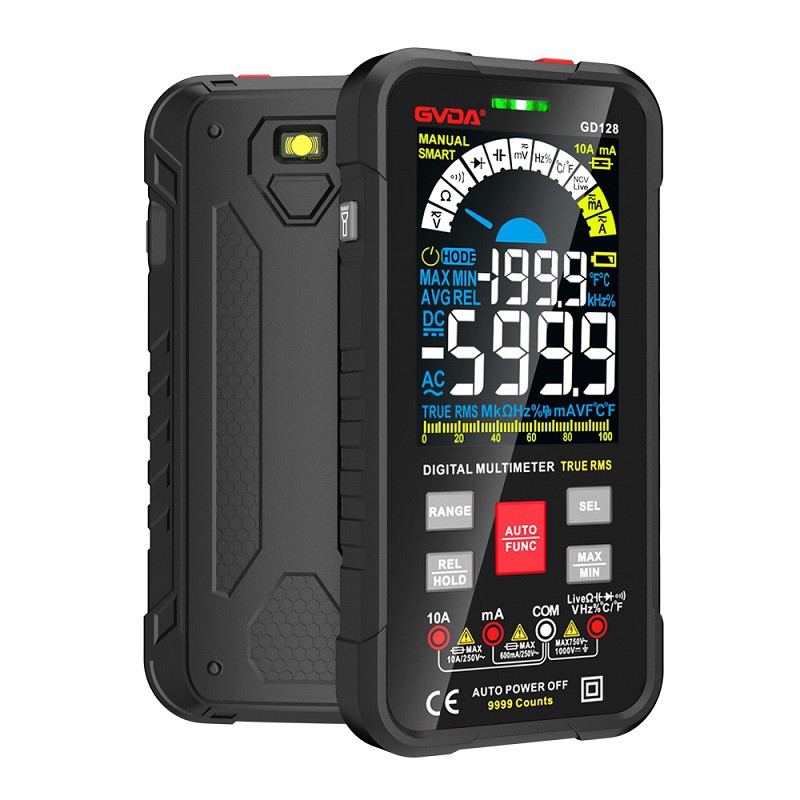

Com jutjar si el motor és bo o dolent amb un multímetre digital
1. Resistència a terra (utilitzeu l'engranatge d'ohms d'alt grau): la resistència d'aïllament entre el bobinatge del motor (trifàsic) i la carcassa generalment es demana que sigui superior a 2M, i el requisit es pot reduir segons sigui adequat per al seu ús en ambient humit. , àcid-base i altres ambients. En general, no menys de 0,5M.
2. Resistència fase a fase (utilitza ohms d'alt grau): generalment es requereix que la resistència d'aïllament entre bobinatges de diferents fases sigui superior a 2 M, i els requisits es poden reduir segons sigui adequat per al seu ús en ambients humits, àcids i altres. entorns, en general no menys de 0,5M.
3. Valor de resistència trifàsica (utilitza l'engranatge baix de l'engranatge ohm): el valor de la resistència del bobinatge trifàsic requereix que el valor de la resistència del bobinatge trifàsic estigui aproximadament equilibrat (només es poden obtenir dades precises mitjançant mesura amb un mesurador digital, i els requisits per a diferents capacitats del motor són diferents. Cal no superar el 2 per cent).
Motor de 220 V com invertir el principi
1. Diagrama esquemàtic del control directe i invers del motor de CA monofàsic amb interruptor inversor: ajusteu un extrem del cablejat del bobinatge connectat en sèrie amb el condensador a l'altre extrem de la font d'alimentació i canvieu la direcció de la rotació. camp magnètic del motor.
2. Interruptor centrífug, condensador de funcionament, connectat al condensador d'arrencada per controlar el principi de rotació positiu i negatiu: U1U2 és el bobinatge principal del motor, V1V2 és l'interruptor centrífug integrat del motor i Z1Z2 és el bobinatge secundari. "V1Z1 està connectat al condensador de funcionament (petit) i V2Z1 està connectat al condensador d'arrencada (gran).
El motor monofàsic es refereix generalment a un motor asíncron monofàsic de baixa potència alimentat per una font d'alimentació de CA monofàsica (AC220V). Aquest tipus de motor sol tenir bobinatges bifàsics a l'estator i el rotor és del tipus comú de gàbia d'esquirol. La distribució dels bobinatges bifàsics a l'estator i les diferents condicions d'alimentació pot produir diferents característiques d'arrencada i funcionament.
El motor monofàsic es refereix a un motor asíncron alimentat per una font d'alimentació monofàsica de 220 V CA. Com que la font d'alimentació de 220 V és molt còmoda i econòmica, i l'electricitat que s'utilitza a la vida domèstica també és de 220 V, de manera que el motor monofàsic no només s'utilitza en gran quantitat en la producció, sinó que també està estretament relacionat amb la vida diària de les persones, especialment amb la millora del nivell de vida de les persones, la quantitat de motors monofàsics utilitzats en els electrodomèstics també està augmentant.
Pel que fa a la producció, hi ha microbombes, refinadores, trilladores, pulveritzadores, maquinària per a la fusta, equips mèdics, etc. Pel que fa a la vida, hi ha ventiladors elèctrics, assecadors de cabells, extractors, rentadores, neveres, etc. tipus. Però el poder és menor.
En teoria, si es prenen mesures perquè el corrent alterna que flueix als dos conjunts de bobinats del motor monofàsic tingui una certa diferència de fase, es pot iniciar. Com fer una certa diferència de fase entre dos potencials magnètics o fluxos magnètics que s'han esglaonat per un determinat angle a l'espai és el punt de partida per resoldre el problema d'arrencada. Segons això, els motors asíncrons de CA monofàsics es poden dividir en dues categories: tipus de fase dividida i tipus de pol ombrejat.
Motor monofàsic bifàsic
El motor monofàsic de fase dividida utilitza condensadors o resistències en sèrie amb el bobinatge d'arrencada inductiu per jugar un paper de canvi de fase, de manera que les fases actuals del bobinatge d'arrencada i el bobinatge de treball s'escalonin, que és l'anomenada "fase". divisió".
(1) Motor monofàsic capacitiu de fase dividida
Com que l'efecte de desplaçament de fase del condensador és relativament evident, sempre que un condensador de capacitat adequada (generalment uns 20-50 μF) estigui connectat en sèrie al bobinatge inicial, la diferència de fase actual dels dos bobinatges pot ser prop de 90 graus, i el camp magnètic giratori sintètic en aquest moment és proper a A causa del camp magnètic giratori circular, el parell d'arrencada és gran i el corrent d'arrencada és petit.
Aquest tipus de motor monofàsic s'utilitza àmpliament i es pot retenir (anomenat motor d'execució del condensador) o tallar (anomenat motor d'arrencada del condensador, que s'executa mitjançant un interruptor centrífug situat a l'interior del motor) segons sigui necessari després de l'arrencada. Si cal canviar el sentit de gir del motor, només cal invertir els extrems de sortida de qualsevol bobinat, i en aquest moment la relació de fase actual dels dos bobinatges és oposada.
(2) Motor monofàsic resistiu de fase dividida
El bobinatge d'arrencada d'aquest tipus de motor té menys voltes i cables més prims. En comparació amb el bobinatge en funcionament, la reactància és petita i la resistència és gran. Quan s'inicia amb la separació de fases de resistència, el corrent del bobinatge d'arrencada està per davant del bobinatge en funcionament, i el camp magnètic sintetitzat és un camp magnètic giratori el·líptic amb una gran el·lipticitat i el parell d'arrencada és petit. El bobinatge inicial del motor monofàsic de resistència dividida està dissenyat generalment per a treballs a curt termini. Després de l'inici, es talla amb l'interruptor centrífug i es manté pel bobinatge de treball.
