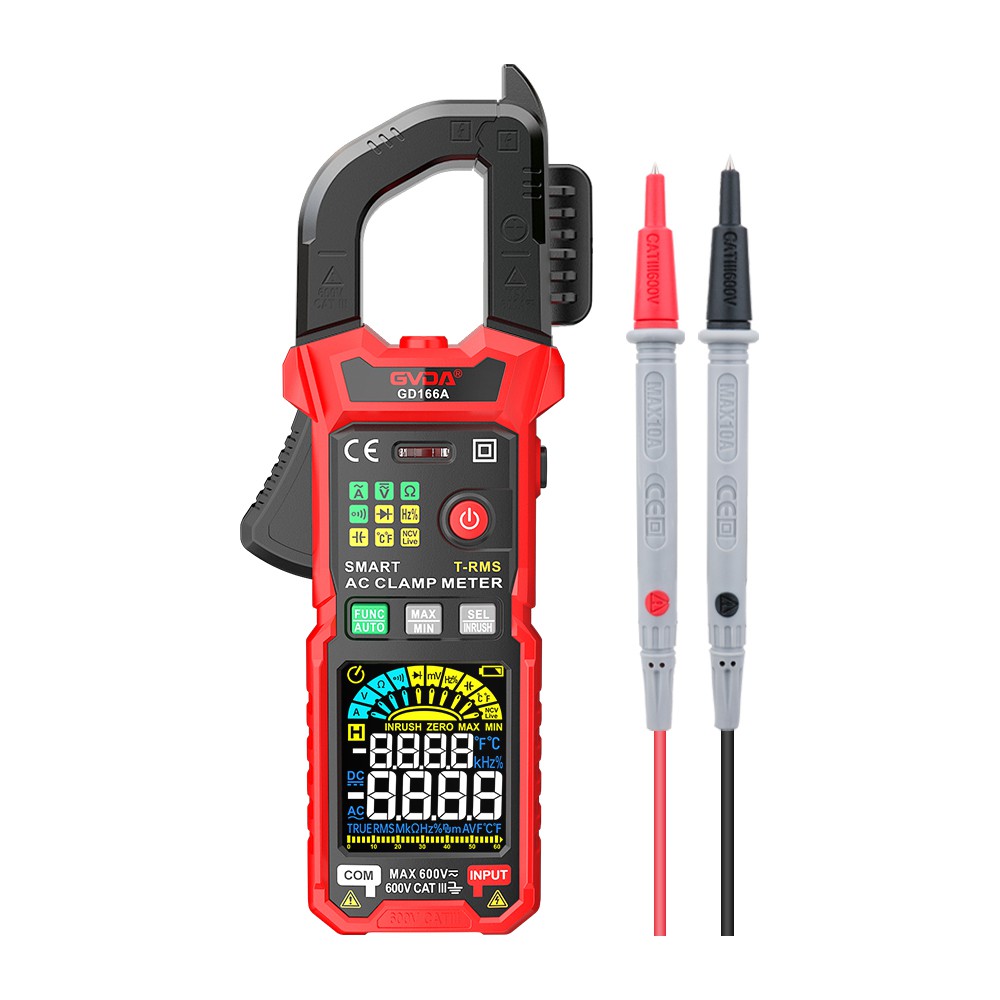

Amperímetre de pinça Principi d'ús Mètode Consells
La línia de prova d'amperímetre de tipus comú general, cal desconnectar la línia per intervenir en la prova de l'instrument, que s'està executant i no es pot desconnectar la línia d'equips no és factible. Per tant, l'amperímetre de pinça prova la R + D sobre la diferència entre l'amperímetre objectiu essencial. Es pot subjectar directament al corrent de la línia de prova del camí, al corrent de fuga, etc.
Principi i estructura de l'amperímetre de pinça:
Amperímetre de pinça mitjançant una combinació de nucli de ferro dividit i element Hall (element de forat), quan el corrent mesurat I a través del sensor, la inducció de l'element Hall produeix una tensió Hall VH, es pot detectar a través de la tensió Hall VH, per calcular el corrent provat I, Hall tensió VH proporcional al corrent provat I, i a través del cor del nucli de ferro del cable es converteix en la bobina primària del transformador de corrent, i la línia El corrent s'indueix llavors a la bobina secundària. Aleshores es pot provar el corrent de línia. El mesurador de pinces és un canvi totalment automàtic i d'alta precisió, fàcil de transportar, pot provar el corrent de línia total, el corrent de fuga a terra, el corrent de línia, etc.
Habilitats del mètode d'ús de l'amperímetre de pinça:
(1) Abans de provar la línia, comproveu que la carcassa d'aïllament del nucli del mesurador de pinces estigui intacta. El tancament de la boca amb pinça és ferm.
(2) obriu el mesurador, la pantalla "OL" indica que el mesurador pot provar normal
(3) Intenteu mesurar el cable mesurat a través del centre de les mandíbules, podeu provar diverses vegades i llegir el valor, de manera que la lectura sigui precisa.
(4) Mesurament de corrents més petites, sota les condicions, podeu embolicar el cable unes quantes vegades més i, a continuació, subjectar-lo amb les mandíbules. Aquest valor de prova és un múltiple del nombre de voltes del cable i el valor és més precís.
(5) Un cop finalitzada la prova, apagueu el mesurador i netegeu les mandíbules perquè el mesurador estigui intacte per al següent ús.
