Tipus de mesuradors d'il·luminació i idees de mesura

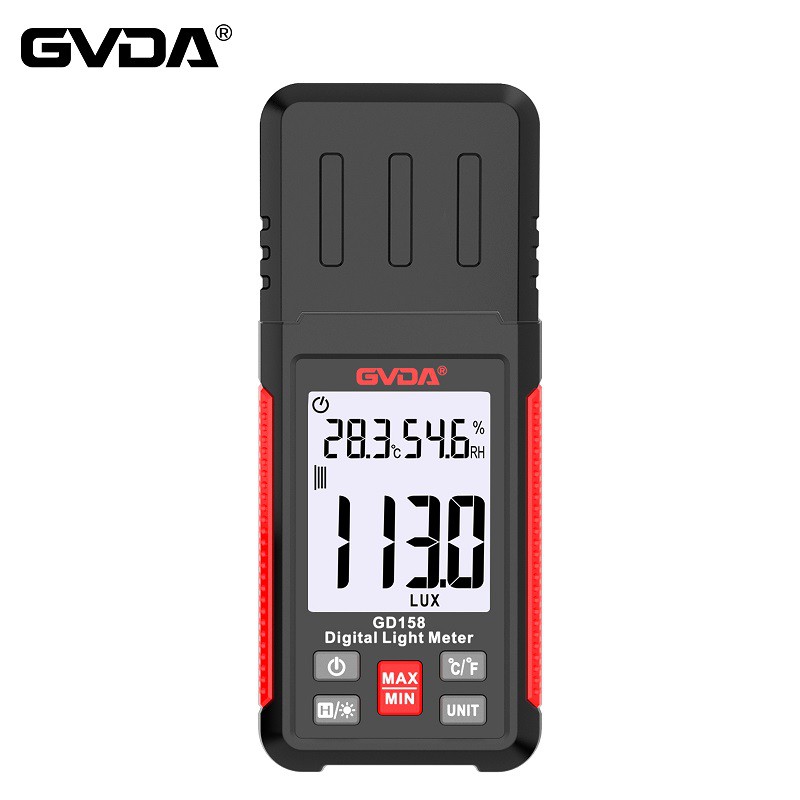

Tipus i principis de mesura dels mesuradors d'il·luminació Els mesuradors d'il·luminació (o luxmetres) són instruments especialitzats a mesurar la lluminositat i la brillantor. Es tracta de mesurar la intensitat de la llum (il·luminació) és el grau en què s'il·lumina l'objecte, és a dir, la relació entre el flux lluminós obtingut a la superfície de l'objecte i la zona il·luminada. Un mesurador d'il·luminació normalment està format per una fotocèl·lula de seleni o una fotocèl·lula de silici i un microamperímetre.
Principi de mesura del mesurador d'il·luminació:
Les cèl·lules fotovoltaiques són components fotoelèctrics que converteixen directament l'energia lluminosa en energia elèctrica. Quan la llum arriba a la superfície de la cèl·lula fotovoltaica de seleni, la llum incident passa a través de la pel·lícula fina metàl·lica 4 i arriba a la interfície entre la capa de seleni semiconductor 2 i la pel·lícula fina metàl·lica 4, generant un efecte fotoelèctric a la interfície. La magnitud de la diferència de potencial generada té una certa relació proporcional amb la il·luminació a la superfície receptora de llum de la fotocèl·lula. En aquest moment, si es connecta un circuit extern, fluirà un corrent i el valor actual s'indicarà al microamperímetre amb lux (Lx) com a escala. La magnitud del fotocorrent depèn de la intensitat de la llum incident i de la resistència del circuit. El mesurador d'il·luminació té un dispositiu de canvi, de manera que pot mesurar una il·luminació alta o baixa.
Tipus de mesuradors de llum:
1. Mesurador d'il·luminació visual: incòmode d'utilitzar, poca precisió, poc utilitzat
2. Mesurador d'il·luminació fotoelèctrica: mesurador d'il·luminació de fotocèl·lula de seleni d'ús habitual i mesurador d'il·luminació de fotocel·lula de silici
La composició i els requisits d'ús del mesurador d'il·luminació fotoelèctric:
1. Composició: Microamperímetre, pom de canvi, ajust del punt zero, terminal, fotocèl·lula, filtre de correcció V(λ), etc.
Fotocèl·lula de seleni (Se) o mesurador d'il·luminació de fotocèl·lula de silici (Si), també conegut com a mesurador de lux
2. Requisits d'ús:
① Les cèl·lules fotovoltaiques utilitzen fotocèl·lules de seleni (Se) o fotocèl·lules de silici (Si) amb bona linealitat; poden mantenir una bona estabilitat després de treballar a llarg termini i tenir una alta sensibilitat; quan E és alt, trieu fotocèl·lules d'alta resistència interna, que tinguin una sensibilitat baixa i una bona linealitat, que no es danyin fàcilment per una llum forta
② Hi ha un filtre de correcció V (λ) a l'interior, que és adequat per a la il·luminació de fonts de llum amb diferents temperatures de color i l'error és petit
③Afegiu un compensador d'angle cosinus (vidre opalescent o plàstic blanc) davant de la fotocèl·lula perquè quan l'angle d'incidència és gran, la fotocèl·lula es desvia de la regla del cosinus.
④ El mesurador d'il·luminació ha de funcionar a temperatura ambient o prop de la temperatura ambient (la deriva de la fotocèl·lula canvia amb la temperatura)
Calibració del luxmetre:
Deixem que Ls irradiï la fotocèl·lula verticalment → E=I/r2, canviï r per obtenir el valor de la fotocorrent amb una il·luminació diferent i converteix l'escala actual en l'escala d'il·luminació mitjançant la relació corresponent entre E i i.
Mètode de calibratge: utilitzeu la llum estàndard d'intensitat de llum, sota la distància de treball de la font de llum puntual aproximada, canvieu la distància l entre la fotocèl·lula i la làmpada estàndard, registreu les lectures de l'amperímetre a cada distància i calculeu per la llei del quadrat invers de distància E=I/r2 Il·luminació E, a partir de la qual es poden obtenir una sèrie de valors de fotocorrent i amb diferent il·luminació, i la corba de canvi del fotocorrent i i la il·luminació E és la corba de calibratge del mesurador d'il·luminació. A partir d'això, el dial del mesurador d'il·luminació es pot dividir en mesuradors d'il·luminació. Calibració de
Factors que afecten la corba de calibratge:
La fotocèl·lula i el galvanòmetre s'han de tornar a calibrar quan es substitueixin; el mesurador d'il·luminació s'ha de tornar a calibrar després d'un període d'ús (generalment 1-2 vegades en un any); el mesurador d'il·luminació d'alta precisió es pot calibrar amb un llum estàndard d'intensitat de llum; El rang de calibratge del mesurador d'il·luminació es pot canviar des de la distància r, i també es poden seleccionar diferents llums estàndard i es pot seleccionar un amperímetre de petit rang.
