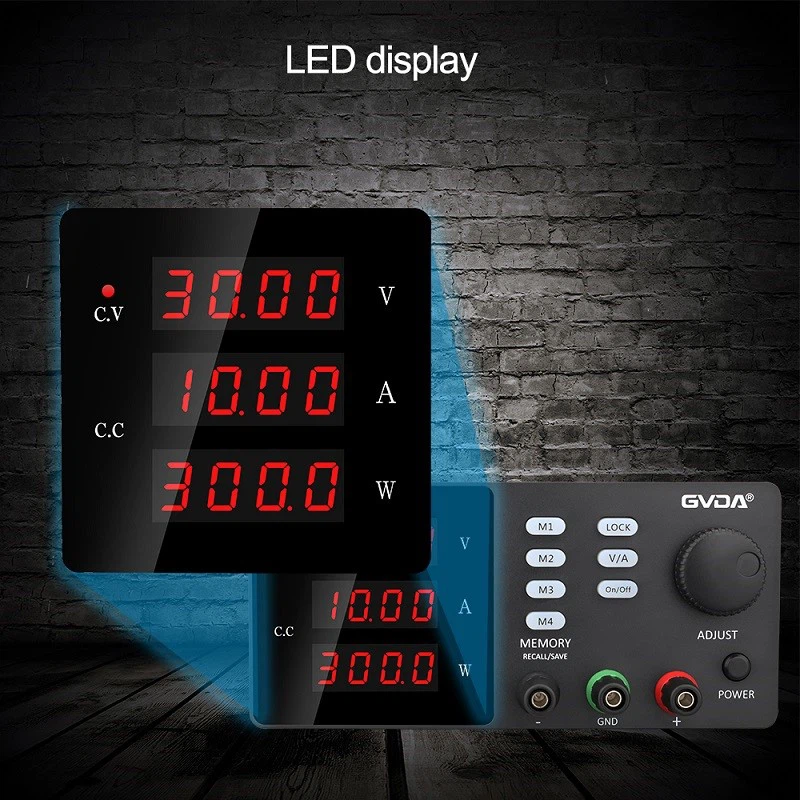

El principi de funcionament i la introducció senzilla de la font d'alimentació estabilitzada per tensió de CC
A la figura es mostra el diagrama de blocs de circuit típic d'una font d'alimentació regulada de corrent continu tipus transistor. Consta d'un circuit de filtre rectificador, un circuit regulador de tensió de tipus sèrie, una font d'alimentació auxiliar i un circuit de protecció.
El circuit de filtre rectificador inclou el transformador de potència, el circuit rectificador i el circuit de filtre. Els circuits de semiconductors que s'utilitzen habitualment font d'alimentació de CC 6V, 12V, 18V, 24V, 30V i altres valors de tensió nominal, mentre que la tensió de la xarxa generalment és de 220V CA, per transformar la tensió CA de la xarxa en la tensió CC requerida, en primer lloc a través del reducció del transformador de potència, i després a través del circuit rectificador es convertirà en un polsador AC DC, a causa de la tensió rectificada, també hi ha un gran component de CA que s'ha de filtrar pel circuit de filtre, que serà filtrat pel circuit rectificador. La tensió rectificada té un gran component de CA, que ha de ser filtrat per un circuit de filtre per obtenir una tensió de CC més suau.
Després del circuit de filtre després de la tensió de CC, tot i que la pulsació és petita, però el valor de la tensió encara és inestable, la raó principal de tres aspectes: en primer lloc, la tensió de la xarxa de CA és generalment d'aproximadament ± 10% de fluctuacions i, per tant, provocarà la tensió de sortida del filtre rectificador també és d'aproximadament ± 10% de fluctuacions; En segon lloc, el circuit del filtre rectificador hi ha una resistència interna, quan el corrent de càrrega canvia en la resistència interna a l'aterratge de tensió també canviarà, de manera que també canvia la tensió de sortida CC; En tercer lloc, al circuit regulador del rectificador, a causa de l'ús del dispositiu semiconductors, les característiques canvien amb la temperatura ambient, de manera que també fa que la tensió de sortida no sigui estable.
Els circuits reguladors de tensió poden mantenir estable la tensió DC de sortida perquè no canviï amb els canvis de tensió, càrrega o temperatura de la xarxa. El circuit regulador de tensió de tipus sèrie consta d'un enllaç d'ajust, un circuit amplificador de comparació, un circuit de mostreig, una tensió de referència i altres parts. El tub d'ajust de l'enllaç d'ajust està connectat en sèrie entre el circuit del filtre i la càrrega, per la qual cosa s'anomena circuit regulador de tensió de tipus sèrie. El tub d'ajust és equivalent a una resistència variable, si la tensió de sortida augmenta, el valor de la resistència augmenta en conseqüència, de manera que la tensió de sortida torna a baixar; Per contra, si la tensió de sortida baixa, el valor de la resistència disminueix en conseqüència, de manera que la tensió de sortida augmenta. Això ajusta la tensió de sortida per mantenir-la constant, podeu aconseguir el propòsit de la regulació de la tensió.
El circuit de mostreig utilitza el mètode del divisor de resistències per mostrar el canvi de tensió de sortida en una determinada proporció per al senyal de mostreig. La tensió de referència és una tensió de referència estable i estàndard. El senyal de mostreig i la tensió de referència al mateix temps s'afegeixen al circuit amplificador comparatiu per a la seva comparació i, a continuació, amplifiqui la diferència entre ambdós, amb la tensió amplificada per controlar la base del tub regulador injectat al corrent, canviant així la CC interna del regulador. resistència, ajustant l'estabilització de la tensió de sortida. Per tal de millorar el rendiment del regulador, el circuit amplificador comparatiu s'utilitza sovint amplificador diferencial de dues etapes, l'amplificació és més gran, la capacitat de control més forta, seguida del circuit amplificador comparatiu també requereix una petita deriva zero, bona estabilitat de temperatura.
El circuit de filtre rectificador anterior i el circuit regulador de tensió de tipus sèrie junts, també conegut com a font d'alimentació principal. El principi del regulador de tensió és el següent: si la tensió de sortida augmenta a causa de la tensió de la xarxa o dels canvis de càrrega, la tensió de mostreig generada pel circuit de mostreig també augmenta, aleshores la tensió de mostreig és més gran que la tensió de referència, la diferència s'amplifica amb l'amplificador comparatiu. circuit, després de l'enllaç d'ajust de manera que l'ajust de la tensió de la unió de l'emissor del tub, el corrent base disminueixi, l'ajust de la resistència DC del tub augmenta, la caiguda de tensió del tub augmenta, fent que la tensió de sortida disminueixi la tensió de sortida per mantenir l'estabilitat. de la tensió de sortida. De la mateixa manera, quan la tensió de sortida disminueix, mitjançant un procés similar, de manera que la resistència interna de CC del tub d'ajust disminueixi, la seva caiguda de tensió del tub disminueix, també farà que la tensió de sortida es torni a recuperar, de manera que bàsicament no canvia.
