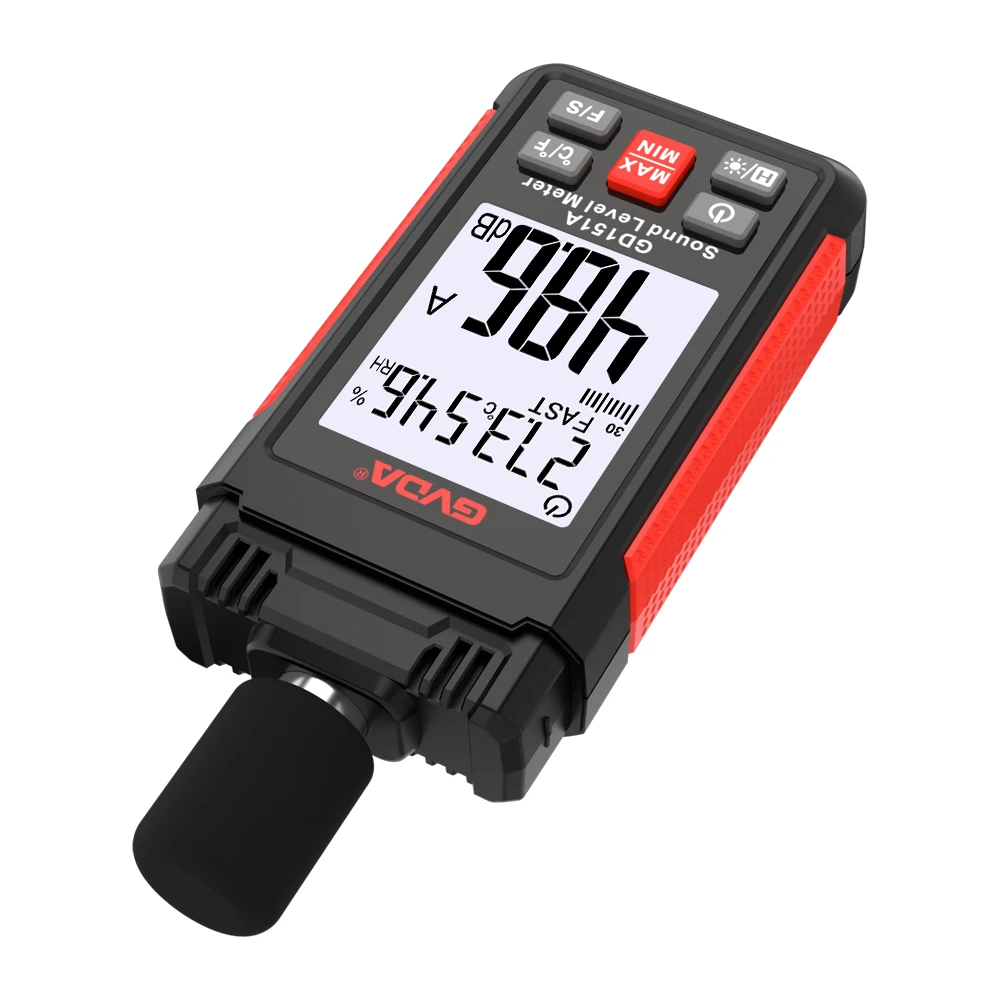

Visió general del sonòmetre
El sonòmetre és un instrument que pot mesurar el nivell de soroll del soroll industrial, el soroll domèstic, el soroll del trànsit, etc. segons les característiques auditives de l'oïda humana. El nivell de soroll es refereix al nivell de pressió sonora (dB) o nivell de sonoritat (phon) mesurat amb un sonòmetre i corregit per a l'audició. Segons la precisió del sonòmetre que mesura un to pur de 1000 Hz en condicions estàndard, el sonòmetre internacional es va dividir en dues categories a la dècada de 1960, una s'anomenava sonòmetre de precisió i l'altra es deia sonòmetre ordinari.
El nostre país també adopta aquest mètode. Des dels anys 1970, alguns països han introduït un mètode de quatre categories, que es divideix en tipus 0, tipus 1, tipus 2 i tipus 3. La seva precisió és ±0. 4dB, ±0,7dB, ±1,0dB i ±1,5dB, respectivament. Segons les diferents fonts d'alimentació utilitzades pel sonòmetre, també es pot dividir en sonòmetre de tipus AC i DC amb piles seques, i aquest últim també pot ser portàtil. El portàtil té els avantatges d'una mida petita, un pes lleuger i un ús convenient al lloc.
En general, es compon de micròfon, amplificador, atenuador, xarxa de ponderació, detector, mesurador indicador i font d'alimentació.
(1) Micròfon És un dispositiu que converteix un senyal de pressió sonora en un senyal de tensió, també conegut com a micròfon, i és un sensor excel·lent. Els micròfons comuns són el cristall, l'electret, la bobina mòbil i el condensador. El sensor de bobina mòbil consta d'un diafragma vibrant, una bobina mòbil, un imant permanent i un transformador. El diafragma vibrant comença a vibrar després d'haver estat sotmès a la pressió de l'ona sonora i fa que la bobina mòbil instal·lada amb ell vibri en el camp magnètic per generar un corrent induït. El corrent varia segons la magnitud de la pressió acústica sobre el diafragma vibrant. Com més gran és la pressió sonora, més gran és el corrent generat; com més petita sigui la pressió sonora, menor serà el corrent generat
Els sensors capacitius es componen principalment de diafragmes metàl·lics i elèctrodes metàl·lics propers, que és essencialment un condensador de placa plana. El diafragma metàl·lic i els elèctrodes metàl·lics constitueixen les dues plaques del condensador pla. Quan el diafragma està sotmès a pressió sonora, el diafragma es deforma, la distància entre les dues plaques canvia i la capacitat també canvia, generant així una tensió alterna la forma d'ona del qual es troba dins del rang lineal del micròfon i el nivell de pressió acústica. realitza la funció de convertir el senyal de pressió sonora en un senyal de tensió.
El micròfon de condensador és un micròfon ideal en la mesura acústica. Té els avantatges d'un gran rang dinàmic, resposta de freqüència plana, alta sensibilitat i bona estabilitat en l'entorn de mesura general, de manera que s'utilitza àmpliament. Com que la impedància de sortida del sensor capacitiu és molt alta, és necessari realitzar una transformació d'impedància mitjançant el preamplificador. El preamplificador s'instal·la a l'interior del sonòmetre a prop de la part on està instal·lat el sensor capacitiu.
(2) Amplificadors i atenuadors Molts amplificadors nacionals i importats que són populars actualment utilitzen amplificadors de dues etapes al circuit d'amplificació, és a dir, l'amplificador d'entrada i l'amplificador de sortida, i la seva funció és amplificar senyals elèctrics febles. L'atenuador d'entrada i l'atenuador de sortida s'utilitzen per canviar l'atenuació del senyal d'entrada i l'atenuació del senyal de sortida, de manera que el punter del capçal del calibre apunta a la posició adequada i l'atenuació de cada engranatge és 1{{3 }} decibels. El rang d'ajust de l'atenuador utilitzat per l'amplificador d'entrada és per mesurar l'extrem inferior (com ara 0 ~ 70 decibels) i el rang d'ajust de l'atenuador utilitzat per l'amplificador de sortida és per mesurar l'extrem superior (70 ~ 120 decibels). Els dials dels atenuadors d'entrada i de sortida solen estar fets de diferents colors, i actualment el negre i el transparent sovint es combinen. Com que l'alt i el baix de molts sonòmetres estan limitats en 70 decibels, cal evitar que es superi el límit en girar, per no danyar el dispositiu.
(3) Per simular les diferents sensibilitats de l'oïda humana a diferents freqüències, la xarxa de ponderació té una característica auditiva integrada que pot simular l'oïda humana i corregir el senyal elèctric a una xarxa similar a l'oïda. Aquesta xarxa s'anomena xarxa de recompte. xarxa correcta. El nivell de pressió acústica mesurat a través de la xarxa de ponderació ja no és el nivell de pressió acústica de la magnitud física objectiva (anomenat nivell de pressió sonora lineal), sinó el nivell de pressió sonora corregit pel sentit de l'oïda, anomenat nivell sonor ponderat o nivell de soroll.
