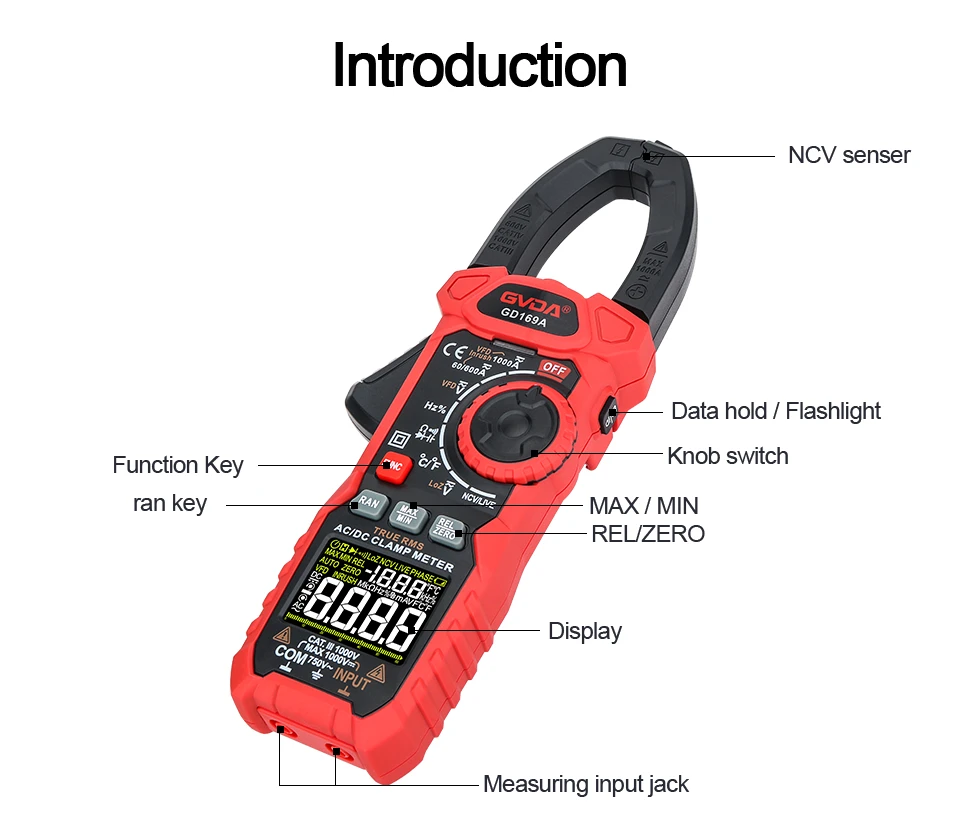

L'amperímetre de pinça utilitzat habitualment pels electricistes, conegut com a pinça amperímetre, és un instrument utilitzat per mesurar el corrent d'un circuit elèctric en funcionament. El corrent es pot mesurar sense interrupció. L'estructura i el principi del comptador: la pinça mesurador es compon essencialment d'un transformador de corrent, una clau de pinça i un sistema magnetoelèctric rectificador amb un mesurador de força de reacció. Per tant, la pinça mesuradora és en realitat una combinació d'un transformador de corrent i un amperímetre. El seu nucli de ferro tancat s'obre i el cable que transporta corrent mesurat s'enganxa al nucli de ferro. Aquest cable és equivalent al bobinatge primari d'un transformador de corrent amb 1 volta. El nucli de ferro s'enrotlla amb un bobinatge secundari i es connecta a l'instrument de mesura, que pot llegir directament el valor del corrent mesurat. No cal desconnectar el circuit quan es mesura el corrent amb el mesurador de pinces, que és molt còmode d'utilitzar.
Instruccions:
1. Abans d'utilitzar, heu de llegir atentament el manual per esbrinar si és AC o AC i DC, i realitzar un ajust mecànic del zero.
2. Seleccioneu el rang adequat, primer seleccioneu el rang gran i, a continuació, seleccioneu el rang petit o mireu el valor de la placa d'identificació per a l'estimació, la tensió del circuit a prova no pot superar el valor indicat a la pinça mesuradora, en cas contrari, és fàcil de provocar un accident de terra. O provocar un risc de descàrrega elèctrica.
3. Només es pot mesurar el corrent del cable monofàsic alhora, el cable a prova s'ha de col·locar al centre de la finestra de la pinça i els cables multifàsics no es poden subjectar a la finestra per mesurar-los.
4. Abans de mesurar la pinça mesuradora, primer heu d'estimar la magnitud del corrent mesurat i després decidir quin rang utilitzar. Si és impossible d'estimar, primer podeu utilitzar el bloc d'interval màxim i després canviar-lo per un de més petit per a una lectura precisa. No utilitzeu corrents petites per bloquejar corrents grans per evitar danys al comptador.
5. Les mandíbules s'han de tancar amb força durant la mesura, si hi ha algun soroll després del tancament. Les mandíbules es poden obrir per solapar-se una vegada. Si encara no es pot eliminar el soroll, comproveu si les superfícies d'unió del circuit magnètic són llises i netes i netegeu-la quan hi hagi pols.
6. A causa de la poca precisió del propi amperímetre de pinça, quan es mesuren corrents petites. Es pot utilitzar el següent mètode: primer enrotlleu el cable del circuit provat diverses vegades i després col·loqueu-lo a la mandíbula de la pinça mesuradora per mesurar-lo. En aquest moment, el valor actual indicat pel mesurador de pinces no és el valor real que s'està mesurant. El corrent real hauria de ser la lectura de la pinça mesurador dividida pel nombre de voltes del cable. És a dir: lectura de=valor indicat × rang / desviació total × nombre de voltes.
7. Després de la mesura, col·loqueu l'interruptor de canvi al rang més esquerre.
8. No opereu amb l'alimentació encesa durant el manteniment. Per evitar descàrregues elèctriques.
Com que el bobinatge secundari de la pinça mesurador no es pot obrir. En cas contrari, pot provocar un escalfament greu del nucli de ferro, i fins i tot pot danyar l'equip i posar en perill la seguretat del personal de mesura. Així que presteu especial atenció quan l'utilitzeu. A més, també cal tenir en compte que la tensió de la línia a prova ha de ser inferior a la tensió nominal de la pinça mesuradora; Quan mesureu el corrent de la línia d'alta tensió, heu de portar guants i sabates aïllants i posar-vos sobre el coixinet aïllant; Canvia el rang amb potència.
