Principi del mòdul d'ajust de tensió d'alimentació de CC

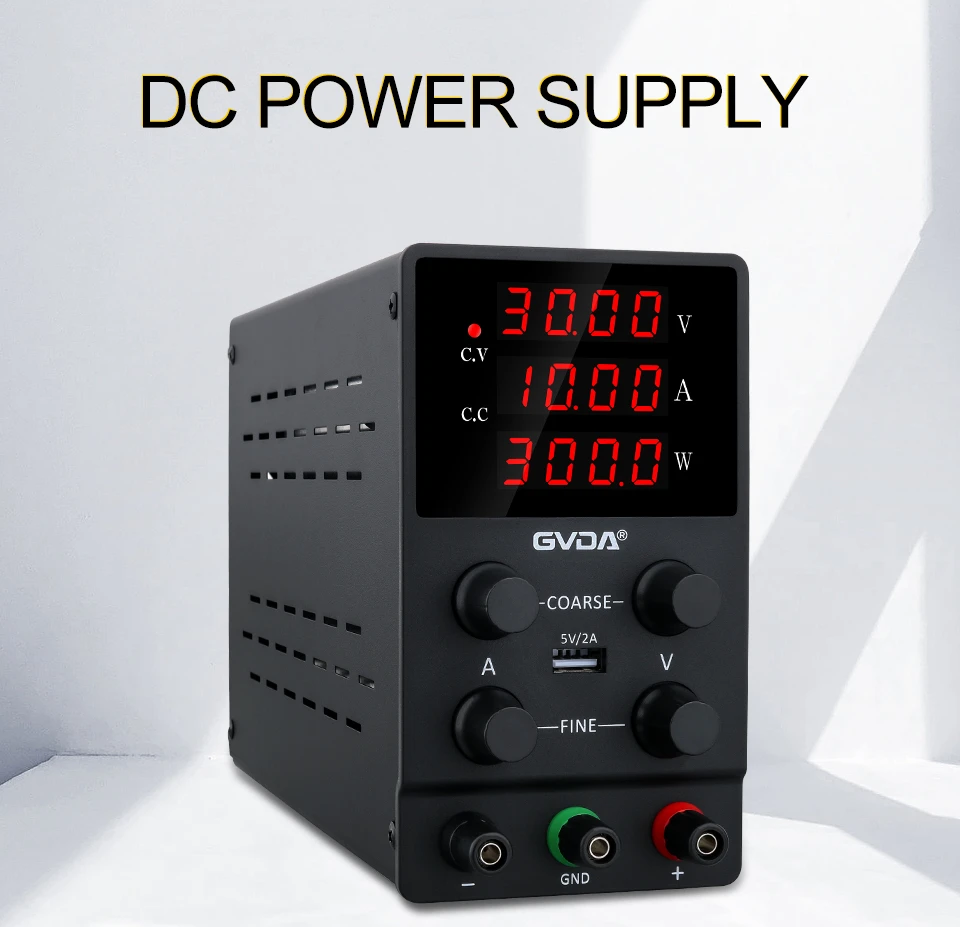

La font d'alimentació de CC és un equip indispensable en la indústria de la font d'alimentació, com ara la indústria de la font d'alimentació de commutació, s'utilitza per provar el rang de voltatge de sortida de la font d'alimentació de commutació i, finalment, confirmar les especificacions.
La font d'alimentació de CC té un paper fonamental en la classificació de la font d'alimentació, doncs, quin és el principi del mòdul d'ajust de la tensió de la font d'alimentació de CC?
Al mòdul d'ajust de tensió de la font d'alimentació de CC, el tub d'ajust es compon de transistors d'efecte de camp per aconseguir una sortida de corrent elevada. Com que el disseny requereix Iomax=5 A, Iomin=0 A, Pm=(Vimax-Vomin)Iomax=(30×5)=150 W, per tant , el tub d'ajust d'aquest circuit pot triar TL431.
La comparació i l'amplificació del circuit adopta l'amplificador operacional OP07, la CPU controla la tensió de sortida a través del DAC i, a continuació, el circuit de mostreig format per R9, R10 i RP realitza el mostreig de tensió.
El circuit de retroalimentació negativa compost per FET, OP07, LM324 i circuit de mostreig pot realitzar el propòsit d'ajustar la tensió de sortida (estabilitzant).
