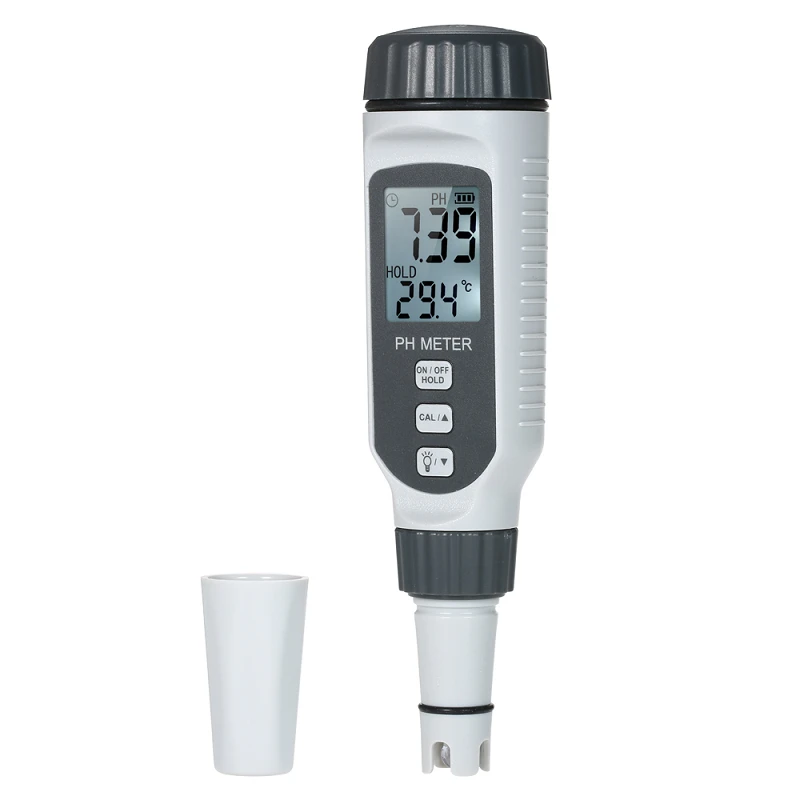

Estructura de l'elèctrode compost del mesurador de pH
Un elèctrode que combina un elèctrode de vidre de pH i un elèctrode de referència s'anomena elèctrode compost de pH. Si la carcassa està feta de plàstic, s'anomena elèctrode de pH compost de carcassa de plàstic. Els que tenen una closca de vidre s'anomenen elèctrodes compostos de pH de vidre. El major avantatge dels elèctrodes compostos és que es combinen en un sol i són fàcils d'utilitzar. L'estructura de l'elèctrode compost de pH consisteix principalment en una bombeta d'elèctrode, una vareta de suport de vidre, un elèctrode de referència intern, una solució de referència interna, una carcassa, un elèctrode de referència extern, una solució de referència externa, una unió líquida, una tapa d'elèctrode, un cable d'elèctrode, una presa, etc.
1. Bombeta d'elèctrode: És bufat en fusió de vidre de liti amb funció d'hidrogen. Té forma esfèrica, amb un gruix de pel·lícula d'aproximadament 0.1~0.2 mm i un valor de resistència de 250 megaohms (25 graus).
2. Tub de suport de vidre: És un tub de vidre que suporta la bombeta de l'elèctrode. Està fet de vidre de plom amb un excel·lent aïllament elèctric. El seu coeficient d'expansió ha de ser coherent amb el vidre de la bombeta de l'elèctrode.
3. Elèctrode de referència intern: És un elèctrode de plata/clorur de plata. La seva funció principal és extreure el potencial de l'elèctrode. Es requereix que el seu potencial sigui estable i el seu coeficient de temperatura sigui petit.
4. Solució de referència interna: La solució de referència interna amb un potencial zero de 7pH és una solució mixta de fosfat neutre i clorur de potassi. L'elèctrode de vidre i l'elèctrode de referència formen una bateria per establir el valor de pH del potencial zero, que depèn principalment de la solució de referència interna. Valor de pH i concentració d'ions clorur.
5. Carcassa de plàstic de l'elèctrode: La carcassa de plàstic de l'elèctrode és una carcassa que suporta l'elèctrode de vidre i la unió líquida i conté la solució de referència externa. Està modelat per PPS.
6. Elèctrode de referència extern: És un elèctrode de plata/clorur de plata. La seva funció és proporcionar i mantenir un potencial de referència fix. Requereix un potencial estable, una bona reproductibilitat i un petit coeficient de temperatura.
7. Solució de referència externa: electròlit de gel de clorur de potassi de 3,3 mol/L, que no és fàcil de perdre i no cal afegir-hi.
8. Unió líquida de nucli de sorra: la unió líquida és el component de connexió que connecta la solució de referència externa i la solució mesurada, i requereix una penetració estable.
9. Fil d'elèctrode: És un cable blindat metàl·lic de baix soroll. El nucli interior està connectat a l'elèctrode de referència intern i la capa de blindatge està connectat a l'elèctrode de referència extern.
