Mètode per mesurar curtcircuits, circuits oberts i fuites d'un circuit amb un multímetre
Sovint s'utilitza un multímetre. En aquesta secció s'explicarà com comprovar si hi ha problemes de curtcircuit, circuit obert i fuites en un circuit, i com mesurar curtcircuit i circuit obert amb un multímetre després d'haver produït un dispar de circuit.

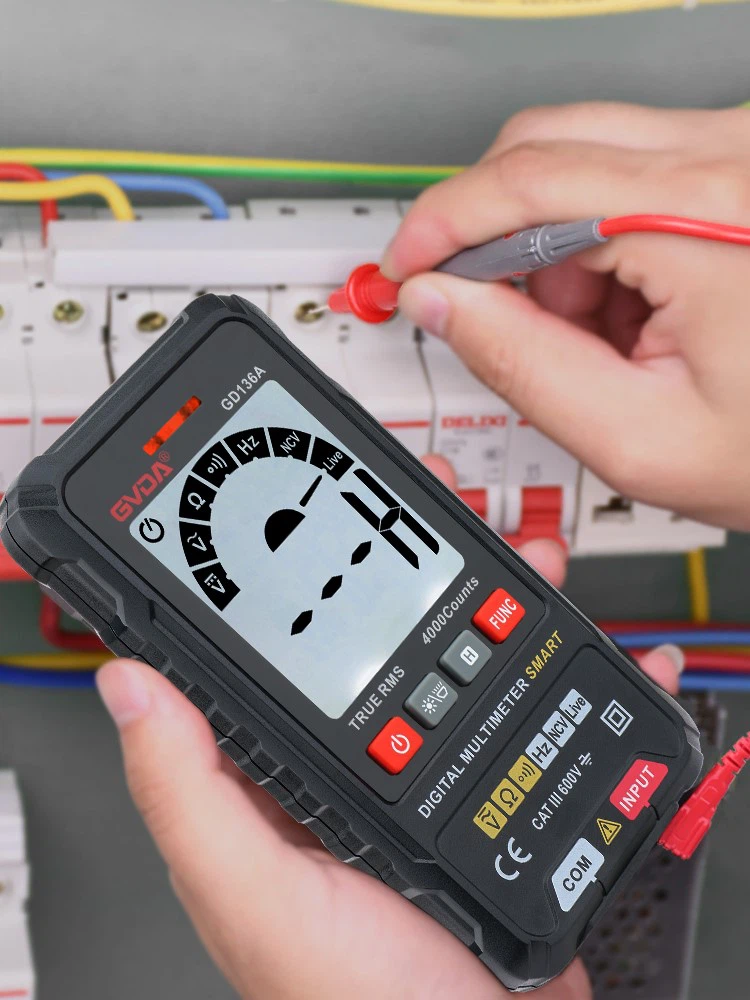

1. Mesura de curtcircuits amb multímetre
Mètode de funcionament:
Introduïu el cable negre del multímetre al forat "com" i el cable vermell al forat "V Ω" i ajusteu el botó a la posició del so.
Desconnecteu l'alimentació del circuit provat i mesureu els dos cables del circuit amb dues sondes. Si el multímetre mostra una resistència de 0 i hi ha un bip, indica un curtcircuit al circuit.
Alternativament, utilitzeu Ohm 1k o 10k per desconnectar l'altre extrem de la línia i provar els dos cables amb dues sondes. Si el multímetre mostra una resistència de 0, indica un curtcircuit a la línia.
2. Prova multímetre per circuit obert
Mètode de funcionament:
Quan es prova la continuïtat del circuit, cal desconnectar la font d'alimentació abans de provar.
Gireu el botó a la posició de bip i comproveu que els dos extrems del circuit estiguin en contacte amb les agulles metàl·liques de la sonda. Si hi ha una certa resistència i un so de bip, indica que el circuit és conductor; Si la resistència és infinita, es mostra com a 1, i no hi ha cap so, la línia es desconnecta.
Alternativament, seleccioneu un engranatge d'10k amb un multímetre i feu un curtcircuit a l'altre extrem de la línia. Utilitzeu la sonda del multímetre per provar ambdues línies. Si el multímetre mostra una resistència d'1, indica un circuit obert; Mostrat com a 0, és possible que el circuit estigui conduint.
3. Mesura de fuites amb un multímetre
Hi ha fuites al circuit i, en general, no es recomana utilitzar un multímetre per fer proves. També és possible utilitzar un multímetre quan no hi ha altres eines de mesura disponibles.
Mètode de funcionament:
Gireu el multímetre a l'interval de tensió de CA, feu mesures en directe i mesureu la carcassa metàl·lica de l'equip sospitós de fuites.
Quan es mesura, una sonda es connecta a la carcassa i l'altra es posa a terra. Si la tensió mostrada és superior a 30 V, torneu a provar. Si es confirma que la font d'alimentació és superior a 30 V, indica una fuita. Si és inferior a 30 V, en general és normal. També podeu ajustar els capçals de la ploma dels comptadors de filferro zero i viu i mesurar-los una vegada per determinar-los.
resum
Utilitzeu un multímetre per comprovar si hi ha curtcircuits, circuits oberts, tensió CA, voltatge CC, resistència, corrent, etc.
Nota: el llapis vermell és positiu i el llapis negre és negatiu. Quan es mesura, primer s'ha de comprovar la categoria i el rang de mesura. Quan no es pugui estimar l'interval, seleccioneu primer un interval més gran i, a continuació, canvieu gradualment a un interval més petit segons el valor.
