Assegureu-vos que els cables de prova s'han retirat de l'instrument abans de fer mesures de corrent amb l'amperímetre de pinça
L'amperímetre de pinça és una mena d'instrument que s'utilitza per mesurar el corrent del circuit elèctric en funcionament. Pot mesurar directament el corrent de treball de l'equip en funcionament sense desconnectar la font d'alimentació i el circuit. A més, també pot mesurar la tensió AC i DC, la resistència i passar la prova.

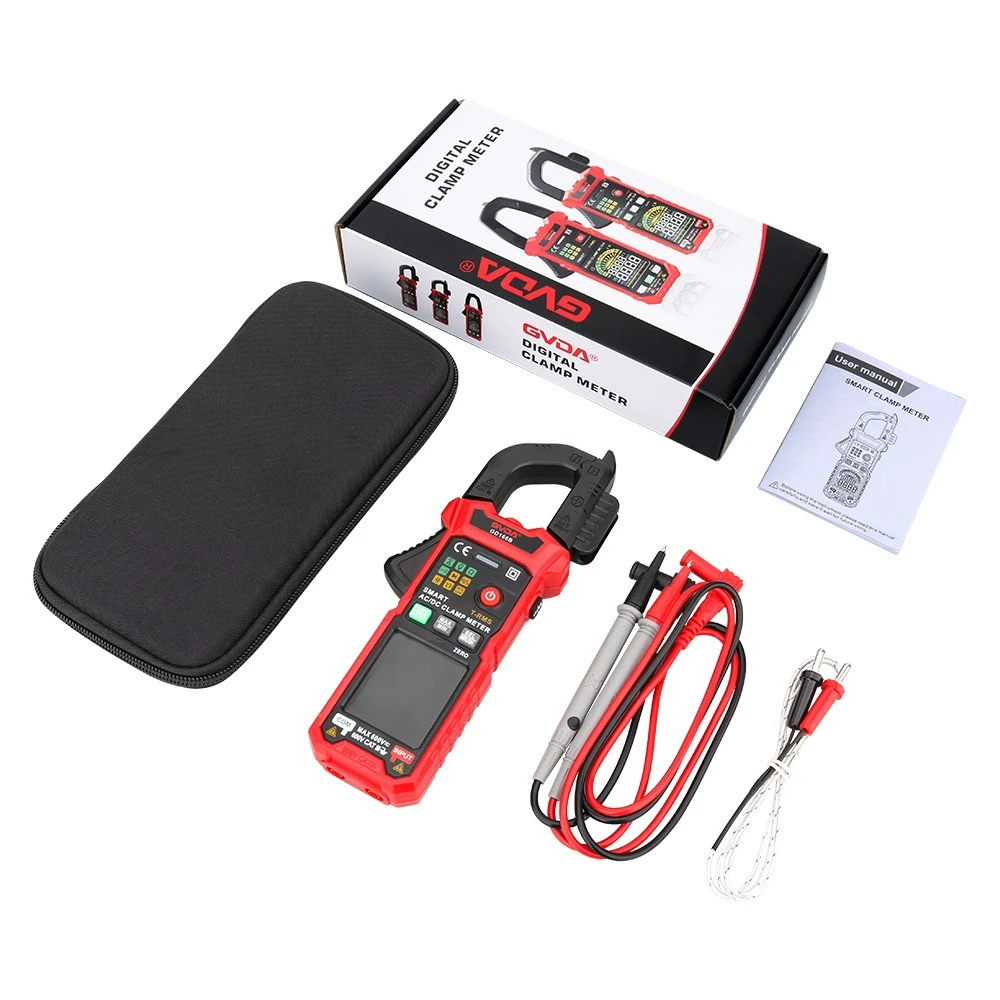

Hi ha molts tipus d'amperímetres de pinça, però les seves formes són bàsicament similars, tal com es mostra a la figura 9-13. El seu ús és el següent:
(1) Assumptes que necessiten atenció quan s'utilitza l'amperímetre de pinça
①Estimeu la mida del corrent mesurat preliminarment abans del mesurament i seleccioneu el rang adequat.
② Quan es mesura, el cable de corrent que s'ha de provar s'ha de col·locar al centre de les mordasses per evitar errors. Per mesurar el cable amb menys corrent, per millorar la precisió, si les condicions ho permeten, també podeu enrollar el cable provat diverses vegades i després posar-lo a la mandíbula per mesurar-lo. El valor actual real és igual a la lectura del comptador dividida pel nombre de bobines de filferro.
③ Si hi ha soroll durant la mesura, vol dir que les mandíbules no estan en bon contacte amb els cables. Podeu tornar a obrir i tancar les mandíbules. Si el soroll encara existeix, podeu utilitzar gasolina per netejar les mandíbules abans de mesurar.
(2) Mètode d'operació de mesura
① Mesura de la potència de CA. Gireu l'interruptor a l'engranatge ACA1000A. Deixeu l'interruptor en posició relaxada. Premeu el gallet per obrir les mandíbules, agafar un cable i llegir el valor. Si la lectura és inferior a 200 A, gireu l'interruptor a ACA200A per millorar la precisió de la lectura.
② Mesura de tensió CA i CC. Quan mesureu la tensió de CC, gireu l'interruptor a DCV1000; quan mesureu la tensió de CA, gireu l'interruptor a ACV750V i manteniu l'interruptor en un estat relaxat. Connecteu el cable de prova vermell al terminal "VΩ", el cable de prova negre al terminal "COM", després connecteu els cables de prova vermell i negre al circuit que s'està provant en paral·lel i el valor de lectura és la tensió real del circuit. .
③ Mesura de la resistència. Gireu l'interruptor a la resistència elèctrica del rang adequat. Deixeu l'interruptor en posició relaxada. El cable de prova vermell està connectat al terminal "VΩ" i el cable de prova negre està connectat al terminal "COM". Connecteu els cables de prova vermell i negre als dos extrems de la resistència mesurada i el valor de lectura és el valor de la resistència real de la resistència mesurada.
Nota: Quan es mesura la resistència en línia, la línia s'ha d'apagar i el condensador connectat a la resistència s'ha de descarregar.
④Prova de continuïtat. Gireu l'interruptor a 200Ω, connecteu el cable de prova vermell al terminal "VΩ" i el cable de prova negre al terminal "COM". Si sona el timbre del mesurador, vol dir que la resistència entre els cables de prova vermell i negre és inferior a 50±2,5Ω.
Com utilitzar correctament l'amperímetre de pinça? A què s'ha de parar atenció a l'hora d'utilitzar-lo?
Com utilitzar la pinça amperímetre
1. Abans de mesurar, comproveu si l'aïllament de goma del nucli de la pinça està intacte. Les mandíbules han d'estar netes i lliures d'òxid, sense buits evidents després del tancament.
2. Quan mesureu, primer heu d'estimar la magnitud del corrent mesurat i seleccionar un rang adequat. Si és impossible d'estimar, primer podeu triar un rang més gran i després reduir-lo pas a pas per canviar a un rang adequat. Quan es canvia l'engranatge de la gamma, s'ha de fer sense corrent o amb les mordasses obertes per evitar danys al comptador.
3. A l'hora de mesurar, el cable que s'ha de provar s'ha de col·locar tant com sigui possible al mig de la mandíbula. Si hi ha soroll a la superfície articular de la mandíbula, s'ha d'obrir i tancar de nou. Si encara hi ha soroll, s'ha de tractar la superfície de l'articulació perquè la lectura sigui precisa. A més, no subjecteu dos cables alhora.
4. Quan es mesura el corrent per sota de 5A, per obtenir una lectura més precisa, quan les condicions ho permetin, el cable es pot enrotllar unes quantes vegades més i posar-lo a la mandíbula per mesurar-lo. El valor actual real hauria de ser la lectura del comptador dividida pel cable posat a la mandíbula. El nombre de.
5. Abans i després de cada mesura, l'interruptor de commutació per ajustar el rang de corrent s'ha de col·locar a la posició més alta, per evitar danys a l'instrument a causa de la mesura sense seleccionar el rang la propera vegada.
Precaucions
Quan mesureu el corrent amb un amperímetre de pinça, assegureu-vos de subjectar un cable (filferro) a prova. Si dos (fills paral·lels) estan intercalats, no es pot detectar corrent.
A més, quan s'utilitza el centre (nucli) de l'amperímetre de pinça per a la detecció, l'error de detecció és petit. Quan comproveu el consum d'energia dels electrodomèstics, és més convenient utilitzar un divisor de línia. Alguns divisors de línia poden amplificar el corrent de detecció en 10 vegades, de manera que el corrent per sota d'1A es pot amplificar abans de la detecció.
Quan es detecta corrent DC (DCA) amb un amperímetre de pinça DC, si el corrent flueix en la direcció oposada, mostrarà un nombre negatiu. Aquesta funció es pot utilitzar per detectar si la bateria del cotxe està carregada o descarregada.
