Introducció a l'aplicació actual de pinces
Un amperímetre es refereix a un instrument utilitzat per mesurar el corrent en circuits de CA i CC. A l'esquema del circuit, el símbol de l'amperímetre és "cercle A". El valor actual es mesura en unitats estàndard d'"ampere" o "A".
Es fa un amperímetre a partir de l'efecte de la força del camp magnètic sobre un conductor electrificat en un camp magnètic. Dins de l'amperímetre hi ha un imant permanent que genera un camp magnètic entre els pols. Hi ha una bobina al camp magnètic i hi ha molles als dos extrems de la bobina. Cada molla està connectada a un terminal de l'amperímetre i un eix giratori està connectat entre la molla i la bobina. A l'extrem frontal de l'eix giratori en relació amb l'amperímetre, hi ha un punter. Quan hi passa corrent, el corrent passa pel camp magnètic al llarg de la molla i l'eix, i el corrent talla la línia d'inducció magnètica. Per tant, sota l'acció de la força del camp magnètic, la bobina es desvia, impulsant l'eix i el punter per desviar-se. A mesura que la magnitud de la força del camp magnètic augmenta amb el corrent, el corrent es pot observar pel grau de deflexió del punter, que s'anomena amperímetre magnetoelèctric.

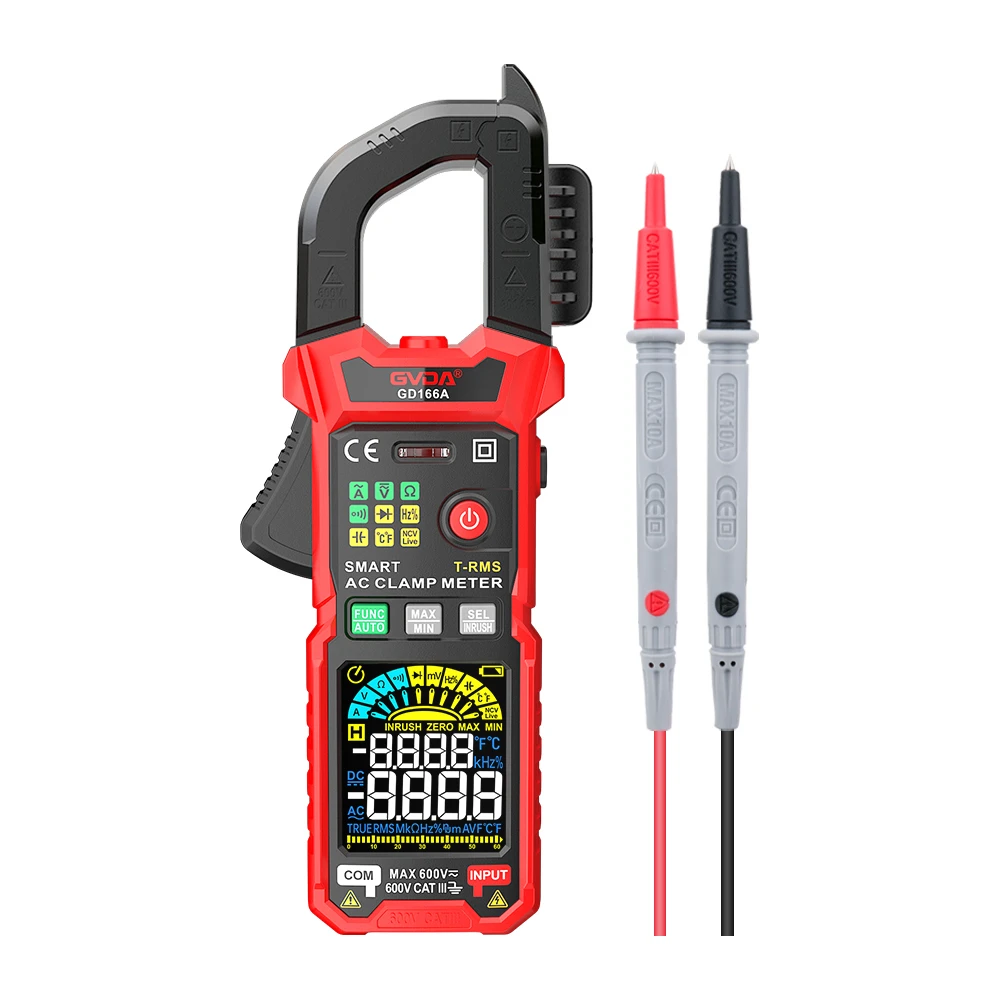

La pinça amperímetre és un tipus d'amperímetre que s'utilitza per mesurar el valor actual d'un circuit, abreujat com a pinça de corrent.
En enginyeria elèctrica i electrònica, una pinça de corrent (o sonda de corrent) és un tipus de sonda amb dues pinces obertes que s'utilitzen per subjectar els conductors elèctrics al voltant dels equips elèctrics. La sonda no ha d'estar en contacte amb les parts conductores de l'equip, és a dir, no cal desconnectar els cables de l'equip per a la inserció de la sonda, per mesurar les propietats del corrent al conductor. Les pinces de corrent s'utilitzen habitualment per mesurar corrents d'ona sinusoïdal (corrent altern (CA)). Combinat amb instruments de detecció més avançats, també es poden provar la fase i la forma d'ona. En termes generals, el corrent altern molt alt (per sobre de 1000 A) és fàcil de mesurar, mentre que el corrent continu i el corrent altern molt baix (nivell de miliamperes) són difícils de mesurar amb precisió.
En general, quan es mesura el corrent amb un amperímetre normal, el circuit s'ha de tallar abans que l'amperímetre es pugui connectar per a la mesura, cosa que és molt problemàtica. De vegades, això no està permès per als motors que funcionen amb normalitat. En aquest punt, l'ús d'un amperímetre de tipus pinça esdevé molt més convenient, ja que pot mesurar el corrent sense tallar el circuit.
El cable del circuit provat que passa pel nucli de ferro es converteix en la bobina primària del transformador de corrent i el corrent s'indueix a la bobina secundària a través del corrent. De manera que l'amperímetre connectat a la bobina secundària pugui indicar el corrent del circuit provat. El calibre de la pinça es pot canviar a diferents rangs canviant l'interruptor. Però no està permès funcionar amb electricitat quan es canvia de marxa.
