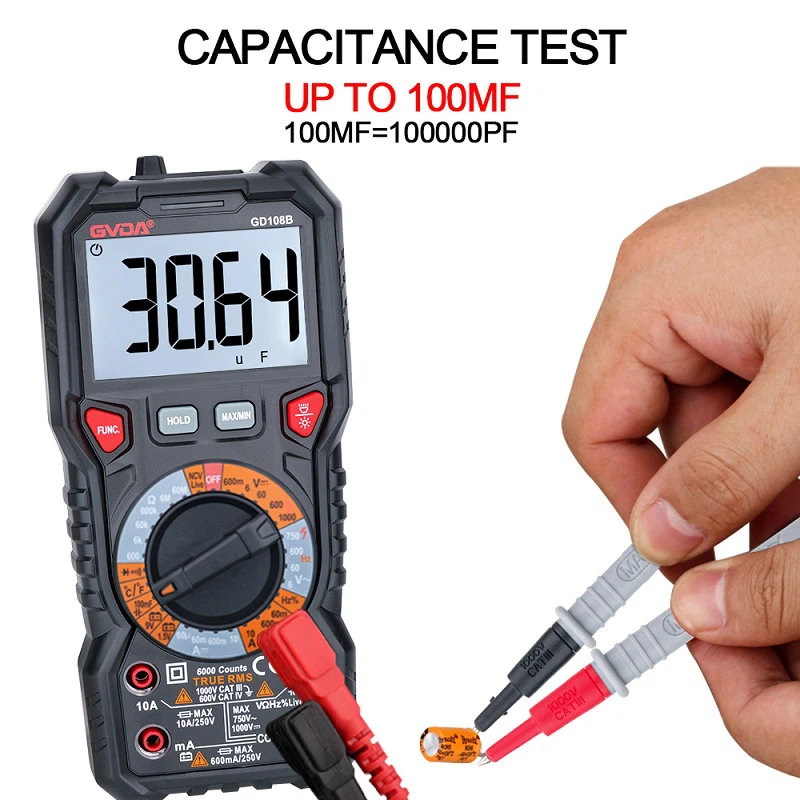

Introducció als mètodes de manteniment de multímetres digitals
Per a un instrument defectuós, el primer pas és comprovar i distingir si el fenomen d'avaria és comú (no es poden mesurar totes les funcions) o individual (funcions individuals o rangs individuals), i després diferenciar la situació i resoldre'l en conseqüència.
Si tots els engranatges no poden funcionar, s'han de revisar acuradament el circuit d'alimentació i el circuit del convertidor A/D. Quan comproveu la font d'alimentació, traieu la bateria apilada, premeu l'interruptor d'alimentació, connecteu la sonda positiva a la font d'alimentació negativa del mesurador provat i connecteu la sonda negativa a la font d'alimentació positiva (per a un multímetre digital). Gireu l'interruptor al mode de mesura de díodes. Si la pantalla mostra la tensió positiva del díode, indica que la font d'alimentació és bona. Si la desviació és gran, indica que hi ha un problema amb la font d'alimentació. Si hi ha un circuit obert, centreu-vos en comprovar l'interruptor d'alimentació i els cables de la bateria. Si es produeix un curtcircuit, cal utilitzar el mètode de tall de circuit per desconnectar gradualment els components que utilitzen la font d'alimentació, centrant-se en comprovar l'amplificador operacional, el temporitzador i el convertidor A/D. Si es produeix un curtcircuit, normalment es fa malbé més d'un component integrat. Comprovant el
El convertidor A/D es pot realitzar simultàniament amb el mesurador bàsic, equivalent al capçal del comptador de CC d'un multímetre analògic. Mètodes d'inspecció específics:
(1) Canvieu el rang del mesurador provat al rang de tensió CC baixa;
(2) Mesureu si la tensió de funcionament del convertidor A/D és normal. Segons el model del convertidor A/D utilitzat a la taula, corresponent al pin V+ i al pin COM, compareu els valors mesurats amb els seus valors típics per veure si coincideixen.
(3) Mesureu la tensió de referència del convertidor A/D. La tensió de referència del multímetre digital que s'utilitza habitualment és generalment de 100 mV o 1 V, que mesura la tensió de CC entre VREF+ i COM. Si es desvia de 100mV o 1V, es pot ajustar mitjançant un potenciòmetre extern.
(4) Comproveu el número de visualització amb entrada zero, curtcircuiteu el terminal positiu IN+ i el terminal negatiu IN - del convertidor A/D per fer que la tensió d'entrada Vin=0, i l'instrument mostrarà "00.0" o "00.00".
(5) Comproveu els traços completament il·luminats al monitor. Curtcircuita el pin TEST del terminal de prova al terminal de potència positiva V+, fent que la massa lògica s'eleva i que tots els circuits digitals deixin de funcionar. A causa del voltatge de corrent continu aplicat a cada traç, tots els traços s'il·luminen i la taula d'alineació mostra "1888" i "18888". Si falta un traç, comproveu si hi ha un mal contacte o trencament del cable entre el pin de sortida corresponent del convertidor A/D i l'adhesiu conductor (o cablejat) i entre el convertidor A/D i la pantalla.
Si hi ha problemes amb fitxers individuals, indica que tant el convertidor A/D com la font d'alimentació funcionen correctament. Com que la tensió de CC i el rang de resistència comparteixen un conjunt de resistències divisores de tensió; shunt de compartició de corrent AC/DC; La tensió AC i el corrent AC comparteixen un conjunt de convertidors AC/DC; Altres com Cx, HFE, F, etc. estan formats per convertidors independents. Entenent la seva relació i fent referència al diagrama de potència, és fàcil localitzar la part defectuosa. Si la mesura de petits senyals és inexacta o els números mostrats fluctuen molt, és important comprovar si el contacte de l'interruptor de rang és bo.
Si les dades de mesura són inestables i els valors sempre s'acumulen, i el terminal d'entrada del convertidor A/D està curtcircuitat i les dades mostrades no són zero, generalment es deu a un mal rendiment del condensador de referència de 0,1 μ F.
A partir de l'anàlisi anterior, l'ordre bàsic per reparar un multímetre digital hauria de ser: capçal del comptador digital → Tensió CC → Corrent CC → Tensió CA → Corrent CA → rang de resistència (inclòs el timbre i la comprovació de la caiguda de tensió positiva del díode) → Cx → HFE, F, H, T, etc. Però no hauria de ser massa mecànic. Alguns problemes evidents es poden resoldre primer. Però quan es realitza la calibració, cal seguir el procediment anterior.
En resum, per a un multímetre defectuós, després de les proves adequades, el primer pas és analitzar la possible ubicació de la falla i, a continuació, trobar la ubicació de la falla segons el diagrama de circuits per a la substitució i reparació. A causa de la precisió dels multímetres digitals, és necessari utilitzar components amb els mateixos paràmetres a l'hora de substituir-los, especialment quan es substitueixen convertidors A/D. És essencial utilitzar blocs integrats rigorosament seleccionats pel fabricant, en cas contrari es poden produir errors i no s'aconsegueix la precisió requerida. El convertidor A/D recentment substituït també s'ha de comprovar segons el mètode descrit anteriorment, i no s'ha de dubtar només perquè és nou.
