Com utilitzar el bolígraf de prova de la pantalla digital i el mètode per detectar el curtcircuit del cable
Com utilitzar un bolígraf elèctric amb pantalla digital:
1. Descripció del botó: (tecla A) Botó de mesura directa i DIRECTE (allunyat de la pantalla LCD), és a dir, quan utilitzeu un capçal de lot per tocar directament la línia, premeu aquest botó; (tecla B) INDUCTÀNCIA, botó de mesura d'inducció (allunyat de la pantalla LCD) a prop de la pantalla), és a dir, quan utilitzeu el sensor de bits per contactar amb la línia, premeu aquest botó. Nota: Independentment de com s'imprimeixi al bolígraf elèctric, reconeixeu que el més allunyat de la pantalla LCD és la clau de mesura directa; la que està més a prop de la pantalla LCD és la clau del sensor!
2. Aquest bolígraf de prova elèctric és adequat per a la detecció directa de 12-250v AC i DC i per a la detecció indirecta de la línia neutra, la línia de fase i el punt d'interrupció del corrent altern. També pot mesurar la continuïtat dels conductors morts.
3. Detecció directa
a. L'últim número és el valor de tensió mesurat;
b. Quan el valor de visualització de tall alt és inferior al 70 per cent, es mostra el valor de tall baix;
c. Quan mesureu el corrent continu, toqueu l'altre pol amb la mà;
4. Detecció indirecta: manteniu premuda la tecla B, col·loqueu el capçal del lot a prop del cable d'alimentació, si el cable d'alimentació està carregat, la pantalla del llapis de pantalla digital mostrarà el símbol d'alta tensió

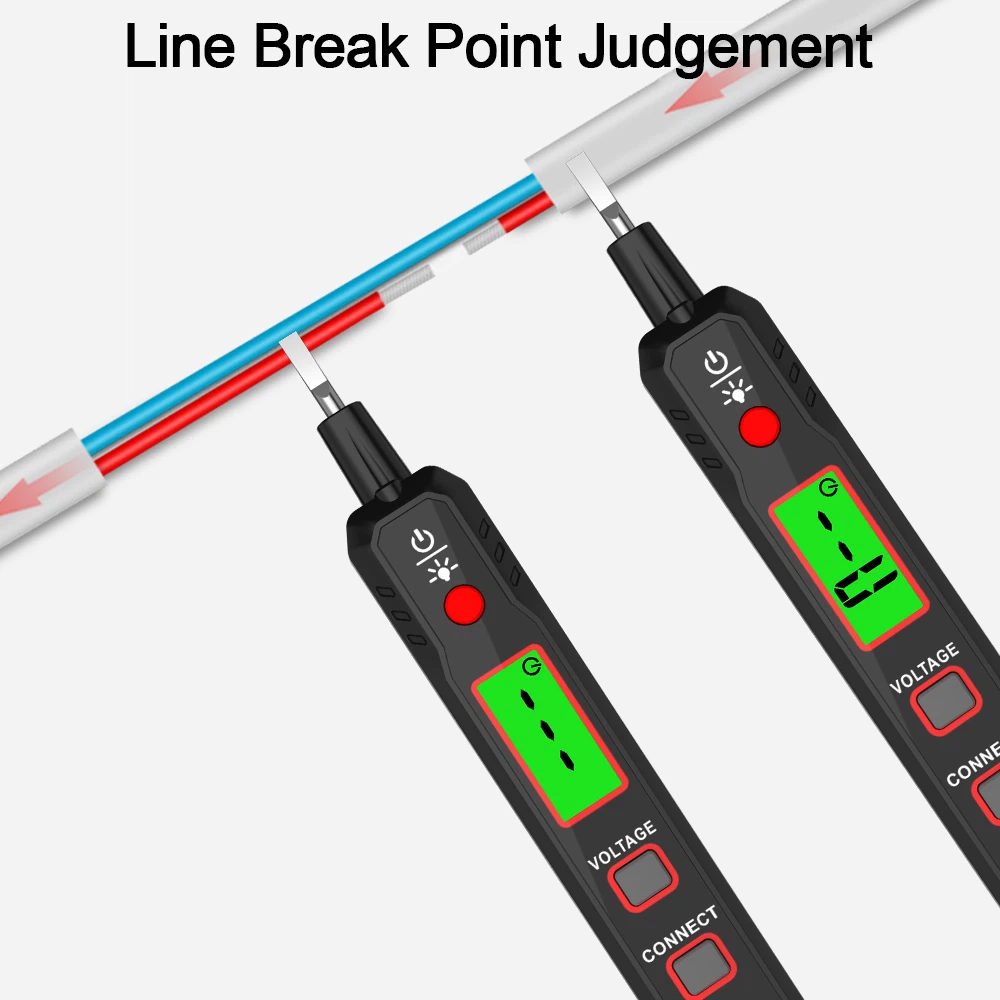

5. Detecció de punt d'interrupció: manteniu premuda la tecla B i moveu-vos longitudinalment al llarg del cable, el lloc on no hi ha cap visualització a la finestra de visualització és el punt d'interrupció;
Dos, detecteu directament si el cable està curtcircuitat
Hi ha un botó per mesurar el punt d'interrupció. Per a un cable, podeu subjectar aquest extrem del cable amb una mà, i tocar la tecla d'accés ràpid de mesurament del punt d'interrupció amb el dit de l'altra, i tocar l'altre extrem del cable amb la punta del llapis elèctric. Si la llum vermella del bolígraf elèctric està encès, vol dir que el cable està connectat, i si no està encès, vol dir que està desconnectat. Mesureu la potència si no hi ha punts d'interrupció. És impossible jutjar la continuïtat del cable amb el bolígraf elèctric.
Tres, pantalla de tensió: la pantalla anterior: 12 24 36 110 220v. Si el poseu al cable de foc, mostrarà 220, i si és un cable neutre, generalment mostrarà 16 o 24 V!
Després de les quatre, la línia neutra es trenca, quan la línia neutra de la font d'alimentació (l'extrem frontal del punt d'interrupció) es mesura amb un bolígraf elèctric, la bombeta de neó no s'encén i la ploma de la pantalla digital mostra el símbol de l'electricitat . Quan s'utilitza el bolígraf elèctric per mesurar l'extrem posterior del punt d'interrupció, la bombeta de neó brilla amb normalitat. El bolígraf digital mostra 220 volts.
Cerca de curtcircuits de cinc fils de dos nuclis: connecteu la font d'alimentació, utilitzeu el llapis elèctric de la pantalla digital per a la cerca de mesura indirecta, si no ho podeu esbrinar, pot ser que el punt d'interrupció estigui a la línia neutra, invertiu el endoll per fer invertir els cables neutre i viu i després mesurar.
sis, el bolígraf de prova generalment mostra 12V24V48V110V220V38{0V, però la lectura real depèn del valor màxim del mesurador de pantalla digital, és a dir, del valor màxim del dades mostrades. Per exemple, si mostra 12V, 36V, el valor aproximat de la tensió mesurada és de 36V; Tensió, és a dir, tensió monofàsica, el valor nominal és de 220 V, la tensió de la línia neutra; generalment conegut com a tensió de la línia neutra, és 0V quan està equilibrat; la línia de terra, com el seu nom indica, està directament a terra, 0V; les dades de la mesura real final Mostra que el cable viu generalment es troba entre 210-230, el cable neutre generalment es troba dins de 0-24V perquè generalment és una càrrega desequilibrada i el cable de terra ha de ser de 0V, en cas contrari sens dubte rebrà una descàrrega elèctrica (generalment connectada a la carcassa i anomenada línia de protecció).
