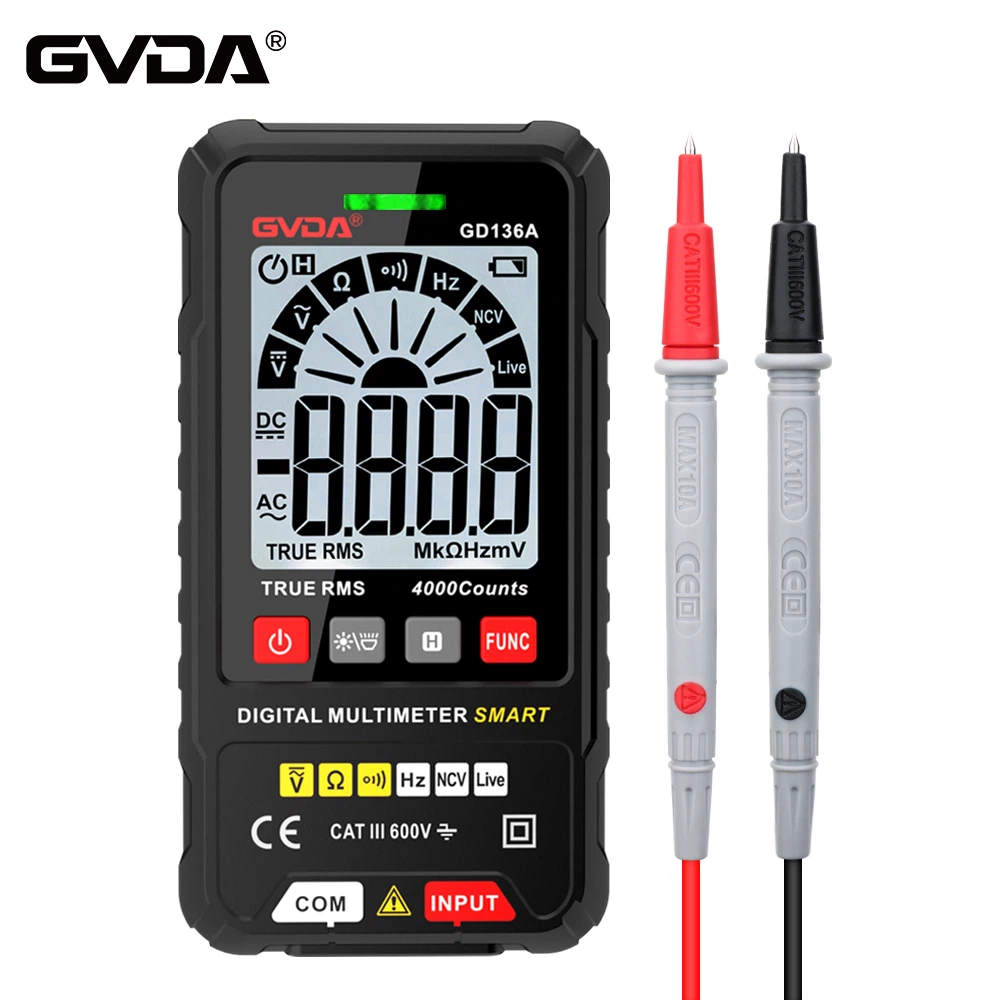

Com utilitzar un multímetre per mesurar curtcircuits, circuits oberts i curtcircuits en una línia
Amb l'engranatge ohm x1, mesura la línia dos, com ara que la resistència és propera a zero és un curtcircuit, com una certa quantitat de resistència (depenent de la càrrega de la línia), no és un curtcircuit, en una determinada tensió , com més petita sigui la resistència, més gran serà el corrent que circula per la línia. Amb un fitxer ohm d'1 k o un fitxer de 10 k, mesura la línia dos extrems, si el valor de la resistència és infinit és un circuit obert
Informació ampliada:
El principi bàsic d'un multímetre és utilitzar un amperímetre de CC magnetoelèctric sensible (microamperímetre) com a cap del comptador.
Quan un petit corrent passa pel cap, hi haurà una indicació de corrent. No obstant això, el capçal no pot passar grans corrents, de manera que algunes resistències s'han de connectar en paral·lel i en sèrie per derivar o reduir el corrent, la tensió i la resistència del circuit.
El procés de mesura del multímetre digital mitjançant el circuit de conversió es mesurarà en un senyal de tensió de CC, i després pel convertidor analògic / digital (A/D) serà el voltatge analògic en quantitats digitals, i després mitjançant el recompte de comptador electrònic i, finalment, el resultats de les mesures amb una visualització digital directa a la pantalla.
El mesurament del multímetre de la funció de tensió, corrent i resistència s'aconsegueix mitjançant la part del circuit de conversió del corrent, les mesures de resistència es basen en la mesura de la tensió, és a dir, el multímetre digital es troba al voltímetre digital de CC sobre la base de l'expansió. a.
El convertidor digital A/D del voltímetre de CC canviarà la quantitat de tensió analògica que canvia contínuament amb el temps en una quantitat digital i, a continuació, el comptador electrònic comptarà la quantitat digital per obtenir el resultat de la mesura i, a continuació, el descodificador mostrarà el resultat de la mesura. circuit de visualització. El circuit de control lògic controla el treball coordinat del circuit i completa tot el procés de mesura en seqüència sota l'acció del rellotge.
Principi:
1, la precisió de lectura de la taula de punters és deficient, però el procés de swing del punter és més intuïtiu i l'amplitud de la seva velocitat de swing de vegades pot reflectir de manera més objectiva la mida de la mesura (com ara mesurar el bus de dades de TV (SDL) a la transmissió de dades quan la lleugera fluctuació); Les lectures de les taules digitals són intuïtives, però el procés de canvi digital sembla molt desordenat, no és molt fàcil de veure.
2, la taula d'apuntadors generalment té dues bateries, una de baixa tensió d'1,5 V, una d'alta tensió de 9 V o 15 V, el llapis negre és positiu en relació amb el llapis vermell. El mesurador digital s'utilitza habitualment amb una bateria de 6V o 9V. Al fitxer de resistència, el corrent de sortida de la ploma del mesurador del punter respecte a la taula digital és molt més gran, amb el fitxer R × 1Ω pot fer que l'altaveu emeti un so fort "da", amb el fitxer R × 10kΩ fins i tot pot il·luminar l'emissió de llum. díode (LED).
3, al fitxer de tensió, la resistència interna de la taula d'apuntadors és relativament petita en comparació amb la taula digital, la precisió de mesura és més baixa. Algunes ocasions de microcorrent d'alta tensió ni tan sols es poden mesurar amb precisió, a causa de la seva resistència interna afectarà el circuit mesurat (per exemple, en la mesura de la tensió accelerada de l'etapa del tub de TV quan el valor mesurat serà molt inferior al el valor real). La resistència interna de la tensió del comptador digital és molt alta, almenys en el nivell de megaohms, la qual cosa té poc efecte sobre el circuit que s'està provant. Però la molt alta impedància de sortida la fa susceptible a la influència de la tensió induïda, en algunes ocasions la interferència electromagnètica és relativament forta, les dades mesurades poden ser falses.
4, en resum, en mesures de circuits analògics d'alta tensió i corrent relativament alta en l'aplicació d'un indicador de punter, com ara televisors, amplificadors d'àudio. A les mesures de circuits digitals de corrent petita de baixa tensió per a comptadors digitals, com ara beepers, telèfons mòbils, etc. No és absolut, segons la situació es pot seleccionar el mesurador de punter i el comptador digital.
