Com utilitzar un multímetre digital per mesurar la tensió d'un dispositiu
Tensió
El voltatge, també conegut com a diferència de potencial o diferència de potencial, és una magnitud física que mesura la diferència d'energia produïda per una càrrega unitat en un camp electrostàtic a causa de diferents potencials. La seva magnitud és igual al treball realitzat per una unitat de càrrega positiva que es mou del punt A al punt B a causa de la força del camp elèctric. La direcció de la tensió es defineix com la direcció d'alt potencial a baix potencial. Les dues següents tensions són conegudes.
1. Tensió alterna
L'electricitat la magnitud i la direcció de la tensió canvien amb el temps s'anomena corrent altern, com ara 220 V AC per a ús civil, 380 V AC per a ús industrial, etc.
La tensió de CA canvia contínuament de polaritat al llarg del temps. És a dir, si qualsevol pol està connectat a terra, la tensió de l'altre pol canviarà constantment d'alt a baix, de positiu a negatiu, fins i tot si els dos extrems no estan connectats al bucle de terra. capaç de treballar amb normalitat.
En general, la tensió del circuit de corrent continu amb què entrem en contacte diàriament és baixa, per sota de la tensió segura, de manera que no hi ha perill per a la seguretat personal. Per tant, el circuit de CC no necessita estar connectat a terra. El corrent altern és un corrent i una tensió que canvien periòdicament de magnitud i direcció. El més utilitzat és el corrent altern sinusoïdal, com l'electricitat de la xarxa diària.
2. Tensió continua
La tensió de CC es refereix a una tensió la magnitud i la direcció de la qual no canvien amb el temps.
En un circuit de corrent continu, la tensió aplicada a la font d'alimentació, un circuit i un component és la tensió de corrent continu. Per exemple, la tensió a través de la bateria de la llanterna i la bombeta és voltatge de corrent continu. A causa de l'existència de la relació sèrie-paral·lel, la connexió en paral·lel dels equips elèctrics augmenta (les resistències connectades en paral·lel tenen un efecte shunt). Hi ha un corrent de derivació que passa per la branca paral·lela. Quan el corrent de derivació travessa la càrrega elèctrica, es genera una "tensió de derivació" (la tensió de derivació és numèricament igual al producte del corrent de derivació i la resistència de la branca). Per exemple, quan es prova la tensió i el corrent en un multímetre, la divisió de tensió de les resistències en sèrie i l'efecte de derivació de les resistències en paral·lel s'utilitzen per canviar el rang. El nivell de tensió seleccionat és una qüestió extremadament complicada. De fet, triar una tensió més alta pot estalviar molts cables i energia, però augmentarà el cost dels interruptors o components electrònics i no estalviarà gaire diners. Si triem 100-120VAC quan comencem a desenvolupar electricitat, estalviarem molts diners en aparells elèctrics que utilitzen directament circuits rectificadors, i serà més segur, i fins i tot les fonts d'interferència de la línia elèctrica es reduiran un lot.
Com mesurar la tensió amb multímetre
El mètode per mesurar la tensió amb un multímetre és alinear primer l'interruptor de rang dins dels cinc rangs marcats amb V (quan proveu la tensió de CA, alineeu-lo amb el rang de tensió de CA i, quan es proveu la tensió de CC, alineeu-lo amb el rang de tensió de CC). Quan es mesura la tensió, els cables del mesurador s'han de connectar en paral·lel al circuit a prova. Seleccioneu una posició de rang adequada en funció del valor aproximat del circuit a prova. El valor màxim de cada bateria seca és d'1,5 V, de manera que es pot col·locar en el rang de 5 V.
En aquest moment, la lectura a escala real de 500 al panell s'hauria de llegir com a 5. Això és 100 vegades més petit. Si la mà del comptador apunta a la marca 300, es llegeix 3V. Tingueu en compte que el valor de l'índex a la punta de l'interruptor de rang és el valor corresponent de la lectura a escala completa de l'agulla del mesurador. Quan llegiu el mesurador, només cal convertir-lo en conseqüència per llegir el valor real. Excepte el nivell de resistència, els resultats de la mesura es llegeixen d'aquesta manera per a tots els nivells de commutació de rang.
En la mesura real, quan no es pot determinar el valor aproximat de la tensió mesurada, primer podeu girar l'interruptor al rang màxim i, a continuació, reduir el rang pas a pas a la posició adequada. Quan mesureu la tensió de CC, presteu atenció a la polaritat positiva i negativa. Si els cables de prova es connecten a l'inrevés, l'agulla del mesurador colpejarà cap enrere. Si no coneixeu la polaritat positiva i negativa del circuit, podeu configurar el rang de mesura del mesurador Wanta al rang màxim, provar-lo ràpidament al circuit que s'està provant i veure com es desvia l'agulla del llapis per determinar el positiu. i polaritat negativa.
Mesura 220 V AC. Posa l'interruptor de rang a 500 V CA. En aquest moment, l'escala completa és de 500 V i la lectura es basa en l'escala 1:1. Introduïu els dos cables de prova a la presa de corrent. L'escala assenyalada per les agulles del mesurador és el valor de tensió mesurat. Quan es mesura la tensió de CA, els cables de prova no són positius ni negatius.

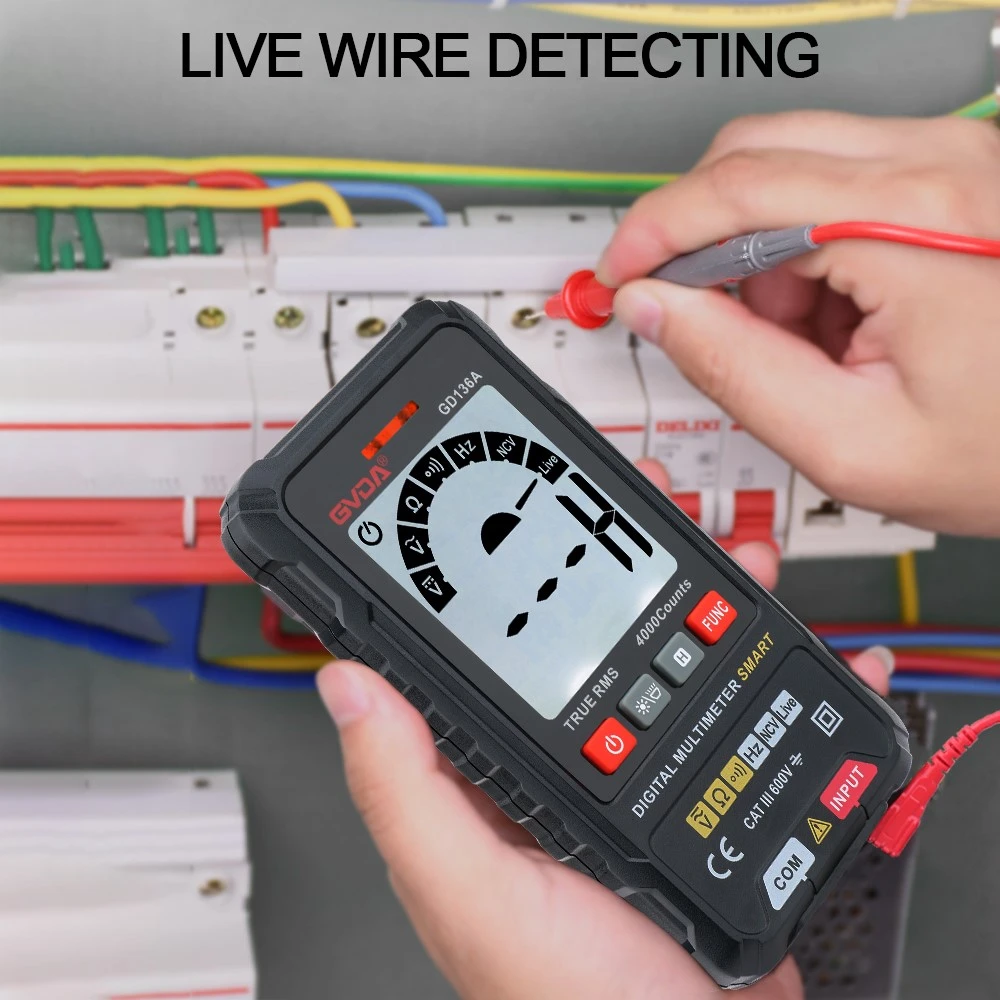

1. Mesura de la tensió de CC, com ara bateries, fonts d'alimentació del walkman, etc. En primer lloc, introduïu el cable de prova negre al forat "com" i el cable de prova vermell al forat "V Ω". Seleccioneu el botó a un rang més gran que el valor estimat (nota: els valors del dial són el rang màxim, "V-" representa el rang de tensió de CC, "V~" representa el rang de tensió de CA i "A" representa el rang de corrent), i després connecteu els cables de prova als dos extrems de la font d'alimentació o de la bateria; mantenir el contacte estable. El valor es pot llegir directament des de la pantalla. Si mostra "1.", vol dir que l'interval és massa petit, de manera que cal augmentar-lo abans de mesurar. Si apareix "-" al costat esquerre del valor, vol dir que la polaritat del cable de prova és oposada a la polaritat real de l'alimentació. En aquest moment, el cable de prova vermell està connectat al pol negatiu.
2. Mesura de la tensió alterna. La presa del cable de prova és la mateixa que la mesura de tensió de CC, però el botó s'ha de girar al rang necessari a l'engranatge de CA "V~". No hi ha cap distinció positiva o negativa entre la tensió de CA i el mètode de mesura és el mateix que abans. Independentment de si esteu mesurant tensió CA o CC, heu de parar atenció a la seguretat personal i no tocar les parts metàl·liques dels cables de prova amb les mans.
