Com funcionen els multímetres i els mesuradors de pinces per detectar el corrent

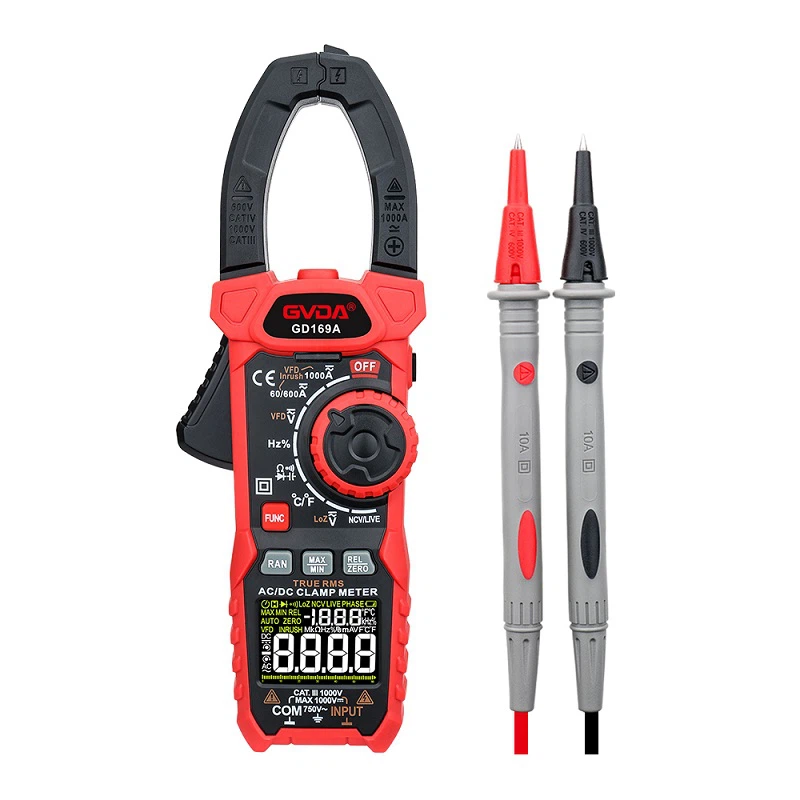

La funció principal i el principi de funcionament del mesurador de pinces
La característica més destacada del mesurador de pinces és la pinça que es pot obrir a la part davantera, que es pot inserir fàcilment al cable per mesurar el corrent al bucle, de manera que no cal destruir ni canviar la línia original, i pot mesurar un gran corrent. El multímetre també té una funció de mesura de corrent, doncs, quina diferència hi ha entre ell i el mesurador de pinces per mesurar el corrent? En primer lloc, entenem el principi i la diferència entre el corrent de detecció del multímetre i el corrent de detecció del mesurador de pinces.
El principi del multímetre per mesurar el corrent
Quan el multímetre mesura el corrent, cal desconnectar el circuit a prova i connectar el multímetre en sèrie per mesurar el corrent. A través del circuit de detecció de corrent dins del multímetre, es pot veure que l'engranatge actual és en realitat una resistència amb un valor de resistència molt petit dins del multímetre. Quan el corrent flueix per aquesta resistència, es generarà una caiguda de tensió, perquè es determina el valor de la resistència. , sempre que es mesura la tensió de la resistència, el corrent a través de la resistència es pot calcular segons la fórmula, perquè la resistència està connectada en sèrie al bucle, de manera que el corrent que la travessa és el corrent del bucle a prova. .
Per tant, el circuit de mesura de corrent al multímetre, inclosos molts circuits de mesura de corrent a l'instrument, es mesura convertint el corrent en una tensió mitjançant una derivació de resistència. També cal seleccionar el valor de resistència d'aquesta resistència. Si el valor de la resistència és massa gran, la caiguda de tensió generada quan el corrent passa per la resistència serà gran. D'una banda, com més gran sigui el valor de la resistència, més gran serà el consum d'energia que s'hi genera al mateix corrent, la qual cosa farà que la resistència s'escalfi, de manera que tenint en compte aquests dos problemes, com menor sigui el valor de la resistència, millor.
Tanmateix, el valor de la resistència no ha de ser massa petit. Si la resistència és massa petita, la caiguda de tensió generada quan flueix el corrent serà menor. Això tindrà certs requisits per al circuit de mesura posterior, perquè la tensió massa baixa s'ha d'amplificar abans que pugui ser detectada pel circuit.
Inconvenients del corrent de mesura del multímetre
Es pot veure des del mètode i principi del multímetre per detectar el corrent que el multímetre ha de connectar en sèrie al circuit a prova quan es mesura el corrent, que és inadequat en alguns circuits que no es poden apagar i mesurar. Un altre punt és el rang de mesura del corrent del multímetre, generalment, el rang de mesura màxim del corrent del multímetre és generalment de 10 A o 20 A, i per evitar que la resistència interna de detecció de corrent s'escalfi, el multímetre no pot mesurar corrents grans per molt de temps. Per a la mesura de corrents grans, no és fàcil d'aconseguir per als multímetres normals.
El principi de la pinça mesuradora de corrent
El principi de funcionament de la pinça mesuradora per mesurar el corrent és bàsicament el mateix que el de la ploma multiusos per mesurar el corrent. La diferència és que la pinça mesuradora no detecta directament la tensió a la resistència de derivació, sinó que utilitza un transformador de corrent. El transformador és en realitat una aplicació del transformador, que pot transformar el corrent segons una determinada relació. Després que el transformador de corrent estigui connectat a la càrrega, el seu primari equival a una volta i el secundari és el nombre de voltes dins de la pinça mesuradora. D'aquesta manera, el corrent es redueix segons una determinada proporció, de manera que el transformador de corrent és equivalent a un transformador augmentador, el circuit dins de la pinça mesurador pot calcular el corrent mesurat detectant la tensió al costat secundari del transformador.
Per tant, en comparació amb el multímetre, el mesurador de pinces no necessita canviar el circuit quan es mesura el corrent i pot mesurar corrents més grans, com ara el corrent de càrregues inductives com els motors. Tanmateix, com que el transformador de corrent s'utilitza a l'interior de la pinça mesuradora, d'acord amb el principi de funcionament del transformador, no pot passar corrent continu. Llavors, el mesurador de pinces no pot mesurar el corrent continu? De fet, la pinça mesuradora pot mesurar corrent de corrent continu, però no utilitza un transformador de corrent.
Principi de corrent continu de mesura de pinces amperimètriques
Com que la CC no pot produir canvis en el flux magnètic, la pinça mesuradora no pot mesurar el corrent CC si utilitza un transformador de corrent. El transformador s'utilitza per mesurar el corrent CA, que s'anomena transformador electromagnètic, mentre que el mesurador de pinces per mesurar el corrent CC utilitza un altre sensor-sensor Hall.
El principi d'utilitzar el sensor Hall per mesurar el corrent DC és: quan el corrent flueix pel cable, es generarà un camp magnètic (similar a un electroimant) i aquest camp magnètic és proporcional a la magnitud del corrent. Després que la pinça de la pinça mesurador reculli el camp magnètic generat pel cable, és detectat per l'element Hall situat a la pinça. L'element Hall és un element sensible al magnètic, que converteix el camp magnètic en una sortida de senyal de tensió i el senyal de tensió s'amplifica pel circuit Després del processament, es pot mostrar el corrent de càrrega. Molts dels mesuradors de pinces de corrent són AC i DC de doble propòsit, i l'interior també conté transformadors electromagnètics i sensors Hall per detectar corrent AC i corrent DC respectivament.
Diferència entre pinça metre i multímetre
Com s'ha esmentat anteriorment, la funció principal del mesurador de pinces és detectar el corrent. En comparació amb el multímetre, el mesurador de pinces és més còmode d'utilitzar per detectar el corrent, i el rang de mesura és molt més gran que el del multímetre, però hi ha un punt, el mesurador de pinces no es pot mostrar normalment quan es mesura un corrent petit (com ara un petit corrent de diversos centenars de mil·liampers) i la seva precisió de mesura no és tan bona com la d'un multímetre.
La segona diferència és que com que la funció principal del mesurador de pinces és detectar el corrent, no és tan bo com el multímetre en altres funcions. Tot i que ara moltes pinces mesuradores integren moltes funcions dels multímetres, com ara la mesura de tensió, la mesura de la resistència, la mesura de la freqüència, la mesura de la temperatura, etc., en general, aquestes funcions diferents de la mesura de corrent no són comparables amb els multímetres. I la precisió d'aquests engranatges de mesura és generalment pitjor que la del multímetre.
En resum, els mesuradors de pinces i els multímetres tenen un enfocament i un entorn d'ús diferents. Si s'utilitzen per mesurar corrents, especialment corrents grans, les pinces mesuradores són la primera opció; Si la precisió té determinats requisits, heu de triar un multímetre. Per tant, aquests dos instruments es poden seleccionar segons les necessitats reals, o es poden seleccionar alhora segons l'entorn d'ús.
