Com determina un multímetre digital si un circuit està obert o de curtcircuitat?

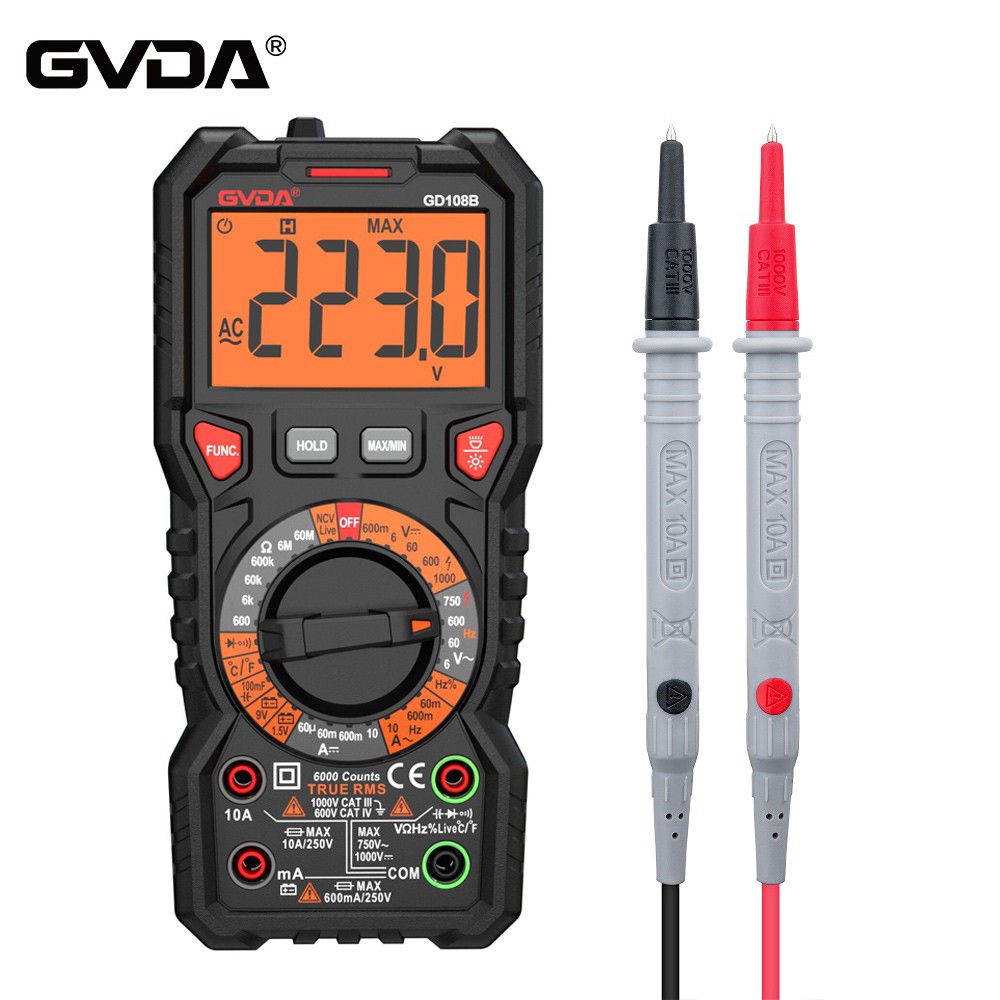

L’ús de multimeters digitals és ara molt comú, jugant un paper important en la detecció i el cablejat de circuits. Les tres quantitats físiques més bàsiques i utilitzades habitualment per mesurar un multímetre són la tensió, el corrent i la resistència. El títol descriu precisament la mesura d’aquestes tres quantitats físiques bàsiques.
Mesura de la tensió
S'utilitza un multímetre digital per a la mesura de tensió i, en aquest cas, el multímetre equival a un voltímetre. Per tant, el multímetre està connectat en paral·lel als dos extrems dels components elèctrics o d’alimentació d’alimentació a la línia. Abans de la mesura, és necessari determinar si la tensió mesurada és AC o CC, calculeu el seu valor de tensió més alt i, a continuació, seleccioneu el rang de tensió CA o el rang de tensió de corrent continu. Si es desconeix la magnitud de la tensió, és més segur utilitzar l’engranatge màxim de tensió.
Mesura del corrent
Quan es mesura el corrent amb un multímetre digital, equival a un amperímetre. Per tant, connecteu el multímetre en sèrie amb el circuit provat. Abans de mesurar el corrent, també cal distingir entre corrent directe i corrent altern, estimar el valor de corrent màxim del corrent i, a continuació, seleccionar el rang de corrent altern o el rang de corrent directe corresponent. Si es desconeix la magnitud del corrent, és més segur utilitzar el seu rang màxim.
Determineu si el circuit està obert o de curtcircuitat?
Assegureu -vos que el circuit no estigui electrificat abans de realitzar la detecció i el judici. Un curtcircuit és quan el filferro que surt de l’alimentació està connectat directament sense passar per la càrrega, cosa que equival a connectar els dos extrems de l’alimentació directament al filferro. Si es tracta de potència de CA, els cables vius i neutres estan connectats. Arribats a aquest punt, sempre que la potència s’apagui i es mesura el nivell de resistència del multímetre digital, si la resistència és molt petita o zero, indica que hi ha un curtcircuit al circuit. També es pot utilitzar l’engranatge sonor del multímetre i, si hi ha un curtcircuit, el timbre del multímetre emetrà un so beep.
Determinació de les pauses del circuit
Els tres elements d’un circuit són enllaços d’alimentació, càrrega i intermedis. Sempre que un dels elements no s’ajusti al circuit, no pot formar un circuit. Si es garanteix que la font d'alimentació sigui normal, la ubicació de l'interruptor pot estar a l'enllaç de càrrega o intermèdia. La premissa és dinamitzar la línia només quan no hi ha curtcircuit al circuit. Si hi ha tensió mesurada als dos extrems de la càrrega, indica que no hi ha cap circuit obert al circuit, però la càrrega està danyada. Si no hi ha cap tensió mesurada als dos extrems de la càrrega, indica que hi ha un circuit obert a l’enllaç mitjà, que pot ser un circuit obert al fil o un circuit obert a l’equip auxiliar.
