Explicació sobre si un multímetre es pot utilitzar per mesurar el senyal de sortida d'un inversor
1. Normalment, quan diem que la sortida d'un inversor és de 380V i 50Hz, vol dir que la seva ona fonamental (ona sinusoïdal) té una tensió de 380V i una freqüència de 50Hz. La forma d'ona de sortida real de l'inversor és una ona de modulació d'amplada de pols (PWM). A més de l'ona fonamental, també conté un senyal portador. La freqüència del senyal portador és molt superior a la de l'ona fonamental, i és un senyal d'ona quadrada, que conté un gran nombre d'harmònics superiors.

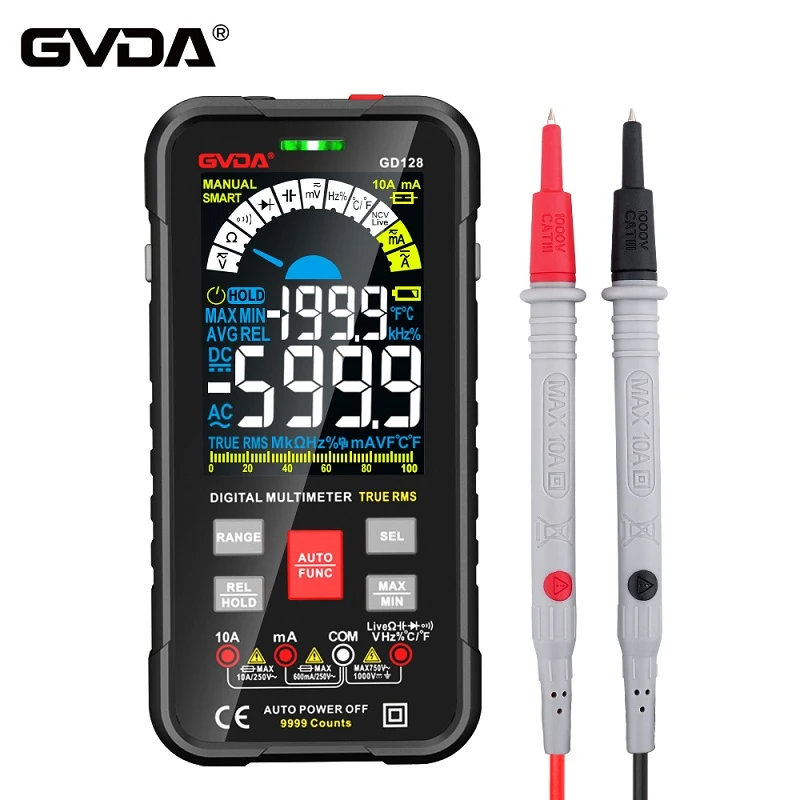

2. En general, un multímetre normal només pot mesurar ones sinusoïdals de CA amb un rang de freqüències de 45~66Hz o 45~440Hz. El rang de freqüències de mesura d'alguns multímetres RMS reals és molt més ampli. Molta gent pensa que es poden utilitzar per mesurar i provar la conversió de freqüència. De fet, aquest no és el cas perquè els resultats de mesura d'aquest tipus de mesurador inclouen tant l'ona fonamental com l'ona portadora. Per exemple, per a l'-inversor esmentat anteriorment amb una sortida de 380 V, el resultat de la mesura és generalment superior a 400 V.
3. Un instrument utilitzat per a proves de conversió de freqüència hauria de tenir la capacitat de descompondre l'ona fonamental a partir de diverses formes d'ona PWM. Per a una mesura estricta, s'hauria d'adoptar un mètode de processament de senyal digital, és a dir, obtenir una seqüència de mostra mitjançant un mostreig d'alta -velocitat, i després realitzar una transformada de Fourier discreta a la seqüència de mostra per obtenir l'amplitud i la fase de l'ona fonamental, així com les amplituds i fases de diversos harmònics.
També hi ha la idea que el valor mitjà calibrat pot substituir el valor RMS del component d'ona fonamental a la sortida del senyal PWM de l'inversor.
4. El valor quasi-mitjana (MEDIA) és teòricament igual al valor RMS real d'una ona sinusoïdal i al valor RMS de l'ona fonamental d'una forma d'ona PWM modulada sinusoïdalment, i és senzill d'implementar. Per tant, MEAN s'utilitza en molts instruments i comptadors per substituir la mesura del valor RMS d'un harmònic sinusoïdal (RMS) o el valor RMS de l'ona fonamental d'un PWM (H01).
Tanmateix, en els darrers anys, la tecnologia de regulació de la velocitat de conversió de freqüència ha avançat ràpidament i l'aplicació de PWM no-sinusoïdalment modulada està augmentant. A més, els usuaris d'inversor normalment no saben quin mode de modulació utilitza el seu inversor, i les limitacions del valor MEAN en la mesura de PWM són cada cop més importants.
El sistema de prova de potència de banda ampla AnyWay ofereix als usuaris una solució global professional per a la mesura i proves de conversió de freqüència, inclosos sensors i instruments.
5. A partir del mostreig d'alta-velocitat, AnyWay realitza una anàlisi de l'espectre del senyal mostrat i calcula el valor RMS de l'ona fonamental (H01) del senyal mesurat en temps real. Aquest mètode s'aplica a les proves de valor RMS de senyals PWM amb qualsevol mode de modulació i altres senyals sinusoïdals i no-sinusoïdals.
