Explicació de cinc mètodes per a la resolució de problemes dels multímetres digitals

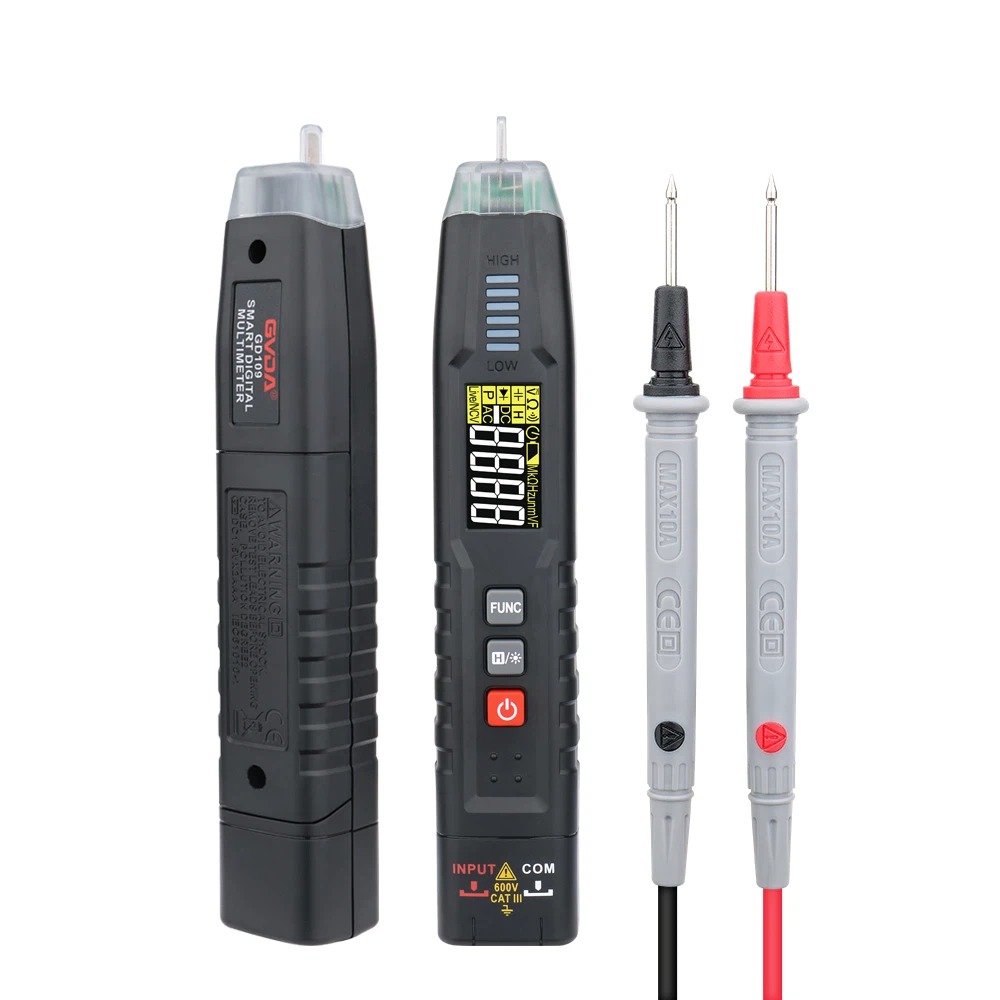

Un multímetre digital és un instrument de mesura que utilitza el principi de conversió analògica-a-digital per convertir les dades mesurades en quantitats digitals i mostrar els resultats de mesura en forma digital. En comparació amb els multímetres de punter, els multímetres digitals s'utilitzen àmpliament a causa de la seva alta precisió, velocitat ràpida, gran impedància d'entrada, pantalla digital, lectures precises, gran capacitat anti-interferències i alt grau d'automatització de mesura. Però si s'utilitza de manera inadequada, pot causar mal funcionament fàcilment.
La resolució de problemes d'un multímetre digital generalment comença amb la font d'alimentació. Per exemple, després de connectar la font d'alimentació, si es mostra la cel·la LCD, primer s'ha de comprovar la tensió de la bateria apilada de 9 V per veure si és massa baixa; El cable de la bateria està desconnectat. La recerca de les falles ha de seguir l'ordre de "primer dins, després fora, primer fàcil, després difícil". La resolució de problemes d'un multímetre digital es pot dur a terme aproximadament de la següent manera.
1, Inspecció de l'aparença: podeu tocar la bateria, la resistència, el transistor i el bloc integrat amb la mà per comprovar si l'augment de temperatura és massa alt. Si la bateria acabada d'instal·lar s'escalfa, indica que el circuit pot tenir un curtcircuit. A més, cal observar si el circuit està trencat, desoldat, danyat mecànicament, etc.
2, Detectar la tensió de treball a tots els nivells: detectar la tensió de treball a cada punt i comparar-la amb el valor normal. En primer lloc, s'ha de garantir la precisió de la tensió de referència. El millor és utilitzar un multímetre digital del mateix model o model similar per mesurar i comparar.
3, Anàlisi de la forma d'ona: utilitzeu un oscil·loscopi electrònic per observar la forma d'ona de tensió, l'amplitud, el període (freqüència), etc. de cada punt clau del circuit. Per exemple, per provar si l'oscil·lador del rellotge comença a oscil·lar i si la freqüència d'oscil·lació és de 40 kHz. Si l'oscil·lador no té sortida, indica que l'inversor intern TSC7106 està danyat o que pot ser un circuit obert en components externs. La forma d'ona observada al pin {21} del TSC7106 hauria de ser una ona quadrada de 50 Hz, en cas contrari, pot ser degut a un dany al divisor intern de 200 freqüències.
4, Mesurament dels paràmetres dels components: per als components dins del rang d'error, s'han de realitzar mesures en línia o fora de línia i s'han d'analitzar els valors dels paràmetres. Quan es mesura la resistència en línia, s'ha de tenir en compte la influència dels components connectats en paral·lel.
5, Resolució d'errors ocults: els errors ocults es refereixen a errors que apareixen i desapareixen de manera intermitent i, de vegades, el tauler d'instruments està en bon estat o no. Aquest tipus d'error és bastant complex i les causes habituals inclouen la soldadura virtual de les juntes de soldadura, l'afluixament, els connectors solts, el contacte dels interruptors de transferència, el rendiment inestable dels components i el trencament continu dels cables. A més, també inclou factors causats per factors externs. Com ara una temperatura ambient elevada, una humitat elevada o senyals intermitents d'interferència fortes a prop.
