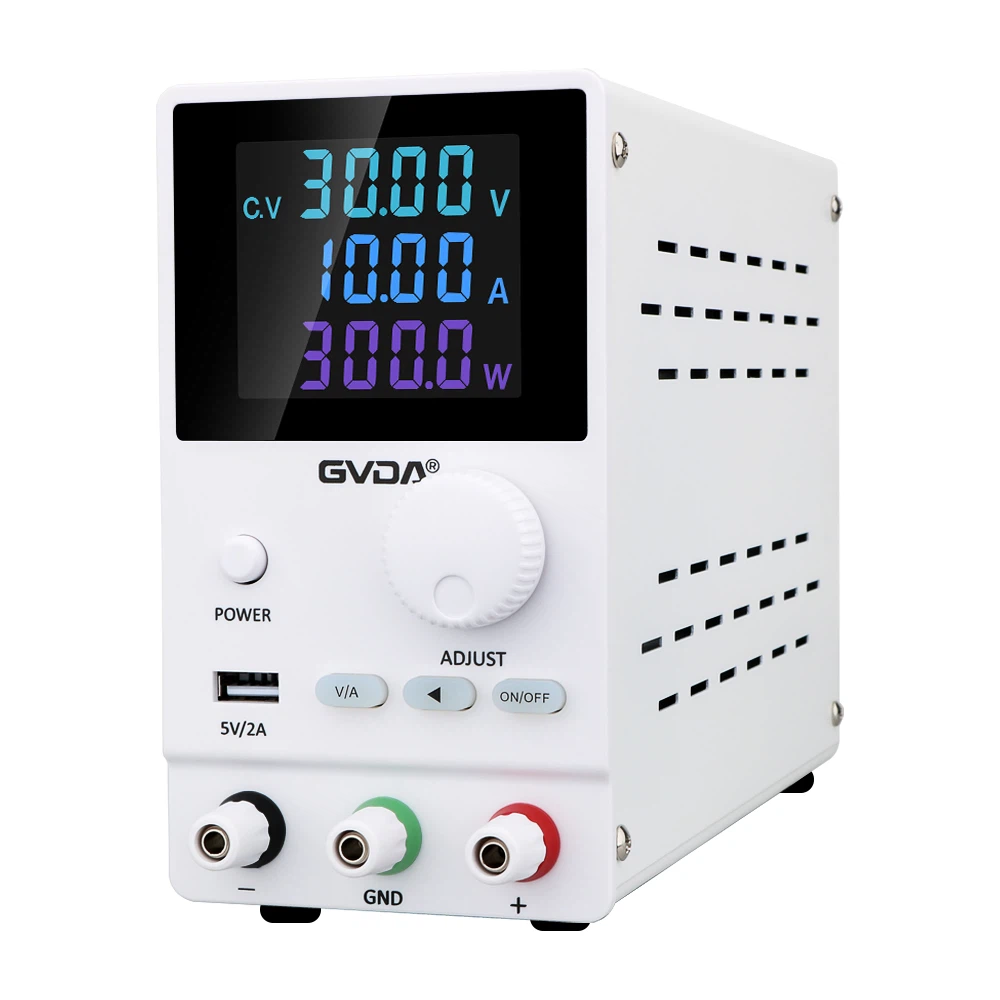

La font d'alimentació regulada de CC és un dispositiu que converteix la potència CA de la freqüència d'alimentació de 220 V en una tensió de CC amb una sortida regulada. Ha de passar per quatre enllaços de transformació, rectificació, filtratge i regulació de tensió.
El principi de funcionament dels quatre enllaços:
1. Transformador de potència: És un transformador reductor, que converteix la tensió de 220V AC de la xarxa elèctrica en una tensió AC que satisfà les necessitats i l'envia al circuit rectificador. La relació de transformació del transformador ve determinada per la tensió secundària del transformador.
2. Circuit de filtre rectificador: el circuit rectificador converteix la tensió de CA Ui en una tensió de corrent continu pulsada. Aleshores, el component d'ondulació més gran es filtra pel circuit de filtre i s'emet la tensió de CC U1 amb una ondulació més petita.
Els circuits rectificadors i filtres d'ús habitual inclouen el rectificador i el filtre d'ona completa, el rectificador i el filtre de pont, etc.
3. Circuit de filtre: pot filtrar la majoria dels components de CA de la tensió de sortida del circuit rectificador, per tal d'obtenir una tensió de CC relativament suau. Cada condensador de filtre C compleix RL-C=(3~5)T/2, o T mitjà Per al cicle del senyal de CA d'entrada, RL és la resistència de càrrega equivalent del circuit del filtre rectificador.
4. Circuit estabilitzador de tensió: la funció del circuit estabilitzador de tensió és estabilitzar la tensió DC de sortida, que no canvia amb el canvi de la tensió i la càrrega de la xarxa de CA.
Els reguladors de tensió integrats d'ús habitual inclouen reguladors de tensió de tres terminals fixos i reguladors de tensió de tres terminals ajustables.
Els reguladors de tensió integrats de tensió positiva ajustables que s'utilitzen habitualment són la sèrie CW317 (LM317), la seva tensió de sortida és ajustable a partir de 1,25 V-37V, els components de circuits externs més senzills només necessiten una resistència fixa i un potenciòmetre.
El seu xip té protecció transitòria, sobreescalfament i seguretat, i el corrent de sortida màxim és de 1,5 A.
