Falles comuns de la pinça amperímetre
(1) Quan es mesura el corrent o la tensió, no hi ha cap indicació per a un o diversos engranatges, i els altres engranatges són normals. El motiu és que el cargol de l'interruptor de fixació de la pinça mesurador està solt o la connexió de l'interruptor de branca està retorçada. Aquest tipus d'errors són els més comuns, només cal connectar el cable trencat després d'obrir la coberta.
(2) La lectura de l'engranatge actual és massa petita i la lectura de l'engranatge de tensió és normal. La majoria de les raons són causades per un mal contacte de les mandíbules i massa fuita de flux magnètic. Les mandíbules s'han de corregir perquè estiguin en bon contacte. Aquest tipus de fallada de vegades és causada per un curtcircuit entre bobinatges. És més problemàtic en aquest moment. En termes generals, s'ha de rebobinar segons les dades originals i també es requereix un tractament d'envelliment.
(3) Les lectures dels fitxers de corrent i tensió són baixes. Aquest fenomen es produeix sovint a la pinça mesuradora magnètica interna. El motiu és que l'imant està desmagnetitzat. En general, s'ha de magnetitzar per resoldre'l. També es pot resoldre reduint la resistència connectada en sèrie amb el circuit de derivació del capçal del comptador. s'ajusta el valor.
(4) Una de les lectures és inexacta i s'ha d'ajustar la resistència corresponent.
(5) La indicació del nivell de tensió és normal, però no hi ha cap indicació de tots els nivells actuals. Utilitzeu un multímetre per comprovar l'interruptor del cable primari i el bobinatge secundari per veure si hi ha alguna anormalitat.
(6) No hi ha cap indicació. Comproveu el díode rectificador, el capçal del mesurador, l'interruptor i la connexió amb el mesurador de pinces o el cablejat relacionat per detectar trencaments.

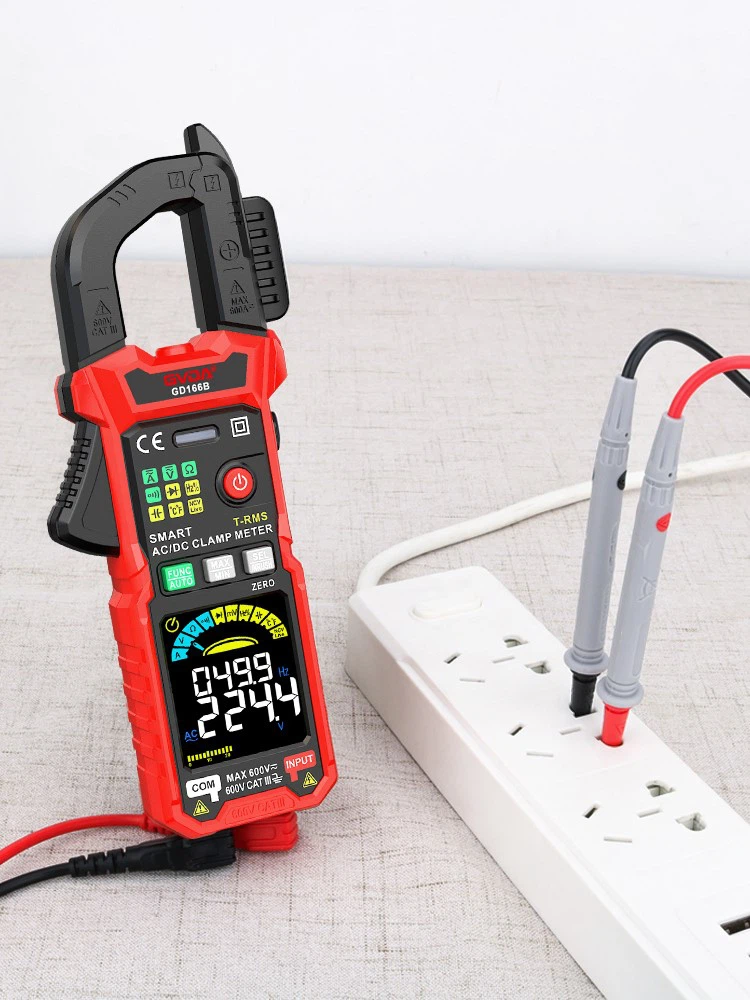

Anàlisi del principi de funcionament de la pinça amperímetre des de l'estructura interna
La pinça mesuradora es compon principalment d'un amperímetre electromagnètic i un transformador de corrent de pas. El bobinatge secundari del transformador de corrent passant pel nucli s'enrotlla al nucli de ferro i es connecta a l'amperímetre de CA, i el seu bobinatge primari és el cable mesurat que passa pel centre del transformador. Quan mesureu el corrent, premeu la clau anglesa, obriu les mordasses i col·loqueu el cable que transporta el corrent mesurat al mig del transformador de corrent d'alimentació. S'indueix un corrent al bobinatge lateral i el corrent passa per la bobina de l'amperímetre electromagnètic, desviant el punter i indicant el valor actual mesurat a l'escala de marcatge. La pinça amperímetre s'ha de connectar en sèrie amb el circuit a prova.
En funcionament real, la línia s'ha de desconnectar, cosa que és evidentment molt inconvenient. L'amperímetre de pinça és un instrument portàtil que pot mesurar directament el corrent CA del circuit sense desconnectar el circuit. És molt còmode d'utilitzar en manteniment elèctric i s'utilitza àmpliament.
La perilla del mesurador de pinces és en realitat un interruptor de selecció de rang, i la funció de la clau anglesa és obrir i tancar la part mòbil del nucli del transformador de tipus pasant perquè pugui subjectar el cable a prova.
