Avantatges i inconvenients dels oscil·loscopis digitals
Un oscil·loscopi és un instrument de mesura electrònic molt versàtil. Pot transformar senyals elèctrics invisibles en imatges visibles, facilitant l'estudi dels processos canviants de diversos fenòmens elèctrics.
Els oscil·loscopis digitals són oscil·loscopis d'alt rendiment fabricats mitjançant una sèrie de tecnologies com l'adquisició de dades, la conversió A/D i la programació de programari. Els oscil·loscopis digitals generalment admeten menús de diversos nivells i poden oferir als usuaris múltiples opcions i funcions d'anàlisi. També hi ha alguns oscil·loscopis que poden proporcionar emmagatzematge per guardar i processar formes d'ona.
Avantatges de l'oscil·loscopi digital

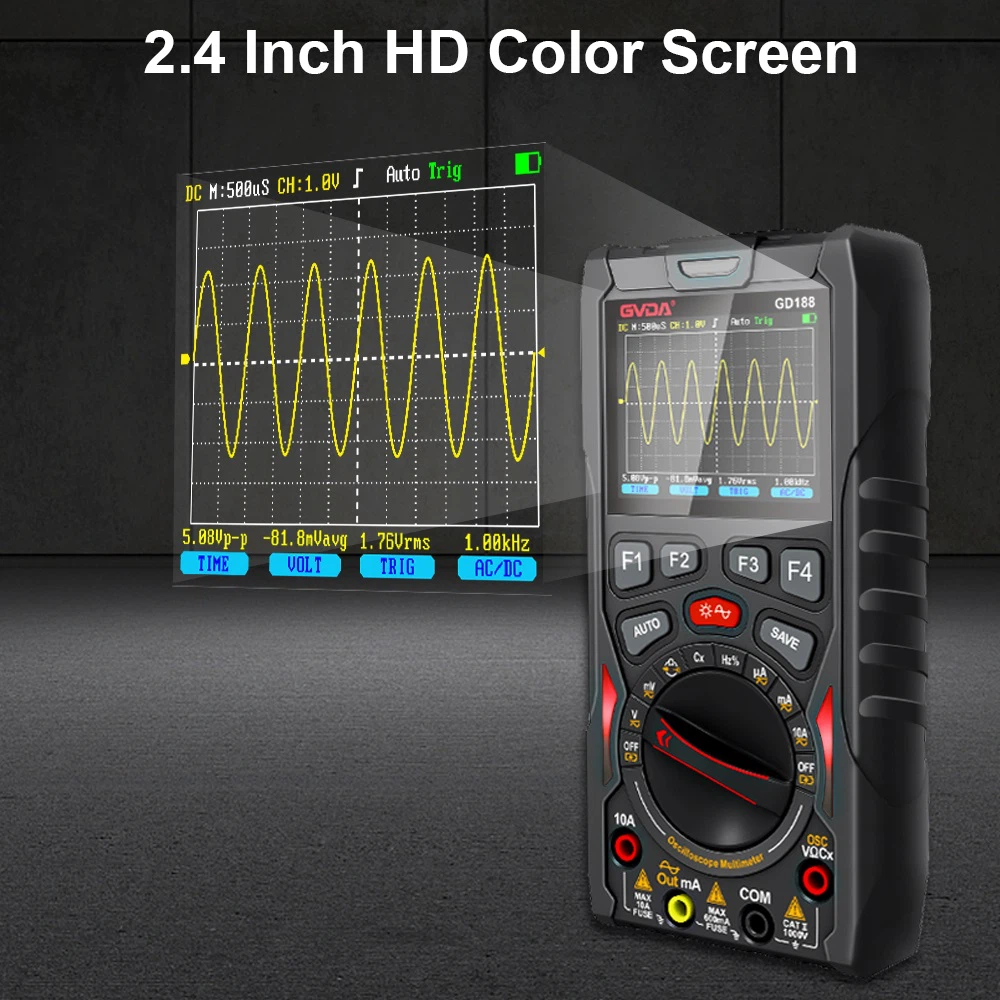

1. Mida petita, pes lleuger, fàcil de transportar, pantalla LCD
2. Pot emmagatzemar formes d'ona durant molt de temps i pot amplificar les formes d'ona emmagatzemades i altres operacions i anàlisis.
3. Especialment indicat per mesurar senyals simples i de baixa freqüència. No hi ha cap fenomen de parpelleig dels oscil·loscopis analògics quan es mesuren senyals de baixa freqüència.
4. Més mètodes d'activació, a més de pre-disparació que no tenen els oscil·loscopis analògics, també hi ha disparadors lògics, disparadors d'amplada de pols, etc.
5. Es pot connectar a ordinadors, impressores i traçadors mitjançant interfícies GPIB, RS232 i USB, i pot imprimir, arxivar i analitzar fitxers. 6. Té potents capacitats de processament de formes d'ona i pot mesurar automàticament molts paràmetres com la freqüència, el temps de pujada i l'amplada del pols.
Inconvenients dels oscil·loscopis digitals
1. La distorsió és relativament gran. Com que l'oscil·loscopi digital mostra la forma d'ona mostrant la forma d'ona, com menys punts de mostreig, més gran serà la distorsió. Normalment hi ha 512 punts de mostreig en direcció horitzontal, que està limitat per la taxa de mostreig màxima. A i prop de la velocitat d'escaneig més ràpida Hi ha menys punts de mostra, de manera que hi ha més distorsió a altes velocitats.
2. Poca capacitat per mesurar senyals complexos. A causa del nombre limitat de punts de mostreig de l'oscil·loscopi digital i la manca de canvis de brillantor, no es poden mostrar molts detalls de la forma d'ona. Tot i que alguns poden tenir dos o més nivells de brillantor, aquesta és només una diferència relativa. , juntament amb la resolució de visualització limitada de l'oscil·loscopi, encara no pot reproduir l'efecte de la pantalla analògica.
3. Es poden produir artefactes i formes d'ona confuses. Quan la freqüència del rellotge de mostreig és inferior a la freqüència del senyal, és possible que la forma d'ona mostrada no sigui la freqüència i l'amplitud reals. L'amplada de banda d'un oscil·loscopi digital està estretament relacionada amb la freqüència de mostreig.
