Una breu discussió sobre la commutació de la font d'alimentació regulada i la font d'alimentació regulada lineal

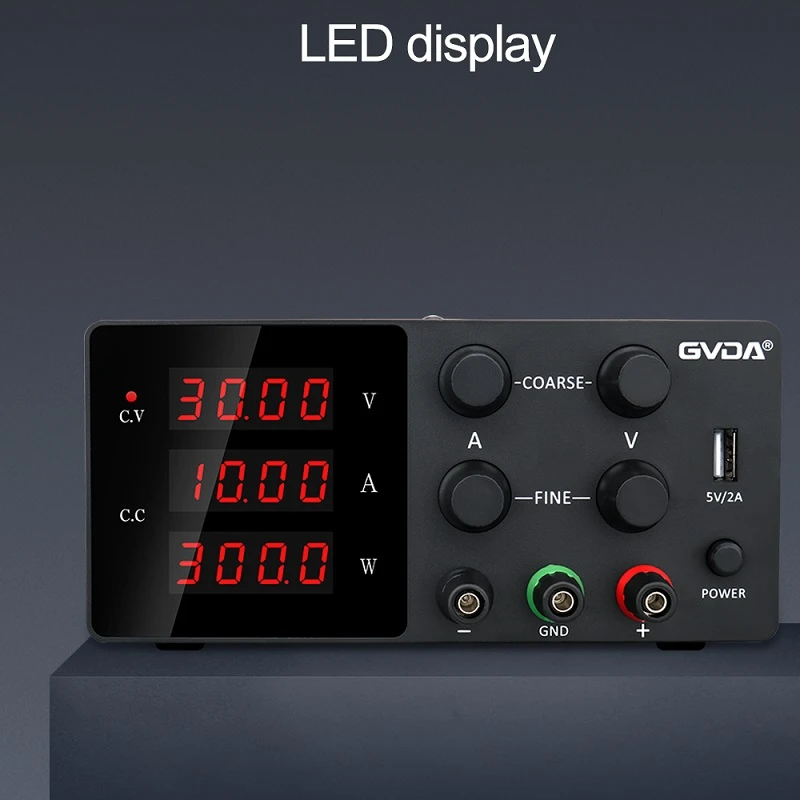

Un subministrament de tensió estabilitzada és un dispositiu electrònic que pot proporcionar una alimentació estable de CA o CC a una càrrega, que inclou dues categories: font d'alimentació estabilitzada de CA i font d'alimentació estabilitzada de CC.
Quan hi ha una fluctuació momentània en la tensió o la càrrega de la xarxa elèctrica, la font d'alimentació regulada compensarà l'amplitud de la tensió amb una velocitat de resposta de 10-30ms, estabilitzant-la en un ± 2%.
funció principal
Tensió estable
Quan hi ha una fluctuació instantània en la tensió o la càrrega de la xarxa elèctrica, la font d'alimentació regulada compensarà l'amplitud de la tensió amb una velocitat de resposta de 10-30ms, estabilitzant-la a ± 2%
Dins.
Protecció integral multifuncional
A més de la funció bàsica d'estabilització de la tensió, els reguladors de tensió també haurien de tenir les funcions de protecció més bàsiques de protecció de sobretensió (superior al +10% de la tensió de sortida), protecció de baixa tensió (per sota del -10% de la sortida). tensió), protecció contra pèrdues de fase i protecció contra sobrecàrregues de curtcircuit.
Supressió de pols aguda
La xarxa elèctrica de vegades experimenta polsos aguts amb una gran amplitud i una amplada de pols estreta, que poden penetrar en components electrònics amb una resistència de tensió més baixa. Els components contra sobretensió de la font d'alimentació regulada poden suprimir eficaçment aquests polsos aguts.
La font d'alimentació de commutació és un tipus de font d'alimentació relativament nou. Té els avantatges d'alta eficiència, pes lleuger, tensió ajustable i alta potència de sortida. Tanmateix, a causa del circuit que funciona en un estat d'interruptor, el soroll és relativament alt. A través del diagrama següent, expliquem breument el principi de funcionament d'una font d'alimentació de commutació reduïda. Com es mostra a la figura, el circuit consta de l'interruptor K (en els circuits reals, és un transistor o transistor d'efecte de camp), un díode de roda lliure D, un inductor d'emmagatzematge d'energia L, un condensador de filtratge C, etc. Quan l'interruptor està tancat, el La font d'alimentació subministra energia a la càrrega mitjançant l'interruptor K i l'inductor L, i emmagatzema part de l'energia elèctrica a l'inductor L i al condensador C. A causa de l'autoinductància de l'inductor L, el corrent augmenta relativament lentament després d'encendre l'interruptor, és a dir, que la sortida no pot arribar immediatament al valor de la tensió d'alimentació. Després d'un cert període de temps, l'interruptor s'apaga i, a causa de l'efecte d'autoinductància de l'inductor L (que es pot considerar clarament com l'efecte d'inèrcia del corrent a l'inductor), el corrent del circuit es mantindrà sense canvis, és a dir, seguir fluint d'esquerra a dreta. Aquest corrent flueix per la càrrega, torna des de terra, flueix al terminal positiu del díode de roda lliure D, passa pel díode D i torna a l'extrem esquerre de l'inductor L, formant així un circuit. Controlant el temps de tancament i obertura de l'interruptor (és a dir, PWM - Modulació d'amplada de pols), es pot controlar la tensió de sortida. Si el temps d'encesa/desactivació es controla detectant la tensió de sortida per mantenir la tensió de sortida constant, s'aconsegueix el propòsit de l'estabilització de la tensió.
